10020大直径直流无刷电机盘式外转式发电机定子矽硅钢片铁芯 100*20mm 36槽防水

商品货号：001991201

商品品牌：其它品牌

销售价：¥225.00 （不含配送费用）

我要购买：个（限购 1000 个)

搭配商品

高性能电机方形磁钢强磁铁烧结钕铁栅永磁铁 10.5*5*3mm

市场价：¥2.00

销售价：¥1.20

商品详情

配送费用

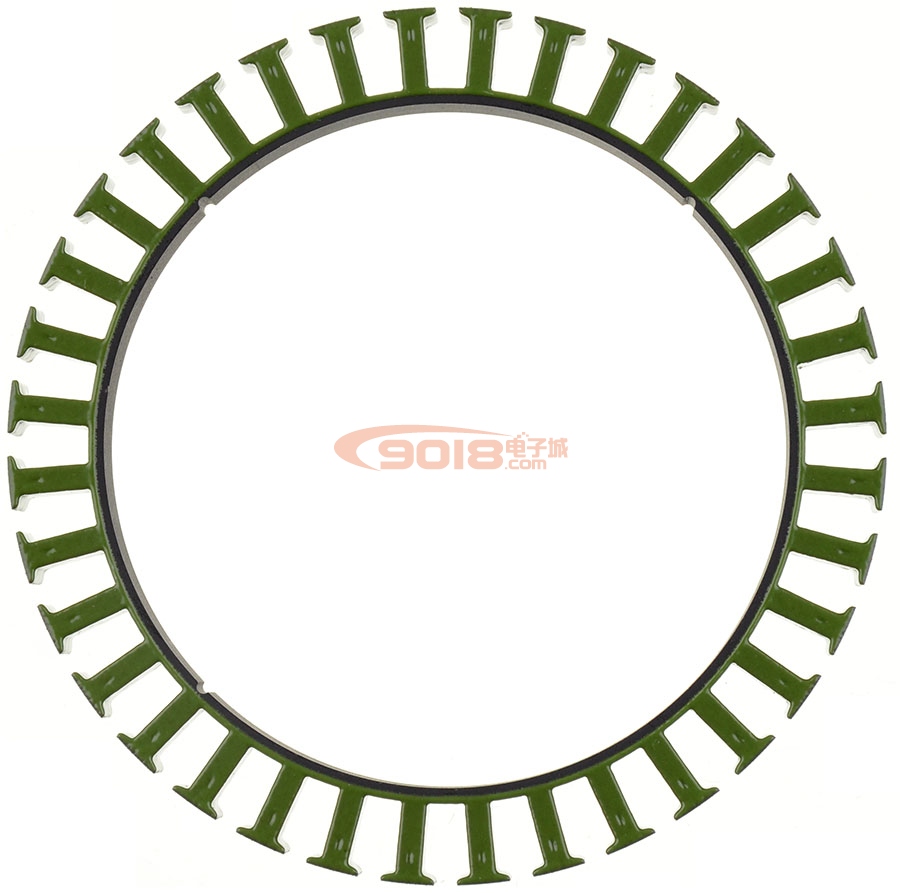

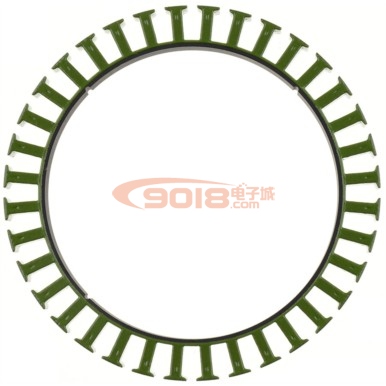

产品名称：10020外转子电机定子铁芯
产品材质：日本进口硅钢片
槽极结构：36N34P、36N38P、36N40P、36N42P、36N48P等
尺寸规格：直径100mm*内径78mm*厚20mm
表面处理：绝缘涂敷+防锈镀漆
产品净重：205g
适用场景：超大推力飞行器、架线飞行器、航拍无人机、空心轴云台电机、力矩电机、大功率直流无刷电机、盘式发电机等

本品采用日本进口硅钢片，高速数控冲床冲压叠制而成，具有涡流损耗低，饱和磁通密度大等优点，多槽多极架构，分数槽绕组，制作出的电机重量轻，功率密度大，转换效率高、齿槽效应小、力矩大，本品表面镀漆处理，防水防锈耐腐蚀，在恶劣潮湿的环境下运行能够显著提高电机寿命，可制作大推力大载重飞行器反重力系统。

本品为电机核心部件，除上述商品描述外不再提供其它信息，请勿咨询。谢谢！

槽极架构分析及建议（仅适用于无感无霍尔）：

36N34P：磁钢数量小于槽数，磁钢间隙较大，外壳及磁钢加工精度一般，且结构牢固，成本较低，但功率密度小，漏磁大，扭力小，转速高，适用于要求低振动的飞行器。
36N38P/40P：磁钢数量大于槽数，磁钢间隙适中，外壳及磁钢加工精度要求高，成本低，功率密度适中，振动小，且磁阻极低，相对于34P扭力大，转速低，适用于飞行器。
36N42P：磁钢数量大于槽数，磁钢间隙较小，外壳及磁钢加工精度要求较高，成本高，功率密度较大，较前三种组合磁阻大、扭力大，转速低，适用于飞行器。
36N48P：磁钢数量远多于槽数，磁钢间隙极小，外壳及磁钢加工精度极高，成本较高，振动大，是所有槽级组合中功率密度最大、扭力最强，转速最低，磁阻卡顿感极强。一般适用于要求大功率大扭矩，对振动不敏感的场合。理论上，磁极组合以此为上限，不应超过48Ｐ。

如欲制作一台好电机，您可能仍需获得以下建议：
