昊极20310/10Nm大型永磁直流无刷电机超低速大扭矩马达盘式超薄扁平多极有感带霍尔

商品货号：001984801

商品品牌：昊极

销售价：¥2038.00 （不含配送费用）

配置：未选择

含霍尔选中

轴型：未选择

空心轴（无突出轴）选中

您已选择：请选择配置、轴型

我要购买：个（限购 927 个)

搭配商品

昊极15A直流无刷电机驱动板有感有霍尔马达控制器 12-72V SPWM方波电子调速器

市场价：¥120.00

销售价：¥100.00

商品详情

配送费用

这是一款效率较高的有感有霍尔永磁直流无刷力矩电机，最大额定输出扭矩可达10Nm，系自主研发原创作品，切勿抄袭。本品外形直径215.5MM，扁平超薄型，厚度仅34MM，全金属外壳。由于外转子直径大，力臂效应明显，相较于同等功率长筒型电机，力矩更大，转速更低，可作为动力直驱免去减速齿轮从而提高效率，降低噪音。本电机采用铝合金作为支撑骨架，具有重量轻，调速平滑，扭矩密度大等特点。该电机从结构上看是永磁式三相式同步电机,，需加购适配的无刷电机驱动器方可使用，由于其极对数多，具有较高的细分数，故又适用于变频同步驱动调速或者位置控制，实现类似于步进电机的角度控制，按三相六拍控制最低分辨率可达2度一个角位移，对用于精度要求不高不需要加编码器的场合也是可考虑的。同时这也是一款发电机，接受外力传动（如水力、风力、手摇、跑步机、斯特林发动机等）时可输出三相交流电，加接三相整流桥即可转换成直流使用，给电瓶等各种设备充电、供电。因本电机结构简单，拆卸和组装方便，安装固定方式灵活多变，大中空轴设计，电机轴正反两个端面均可用于固定负载（或者一端加装旋转编码器），结构紧凑，是各类行业产品研发动力来源之选。

配图仅供参考，产品迭代更新优化升级，实物细节可能会所不同，请购前知晓。谢谢！

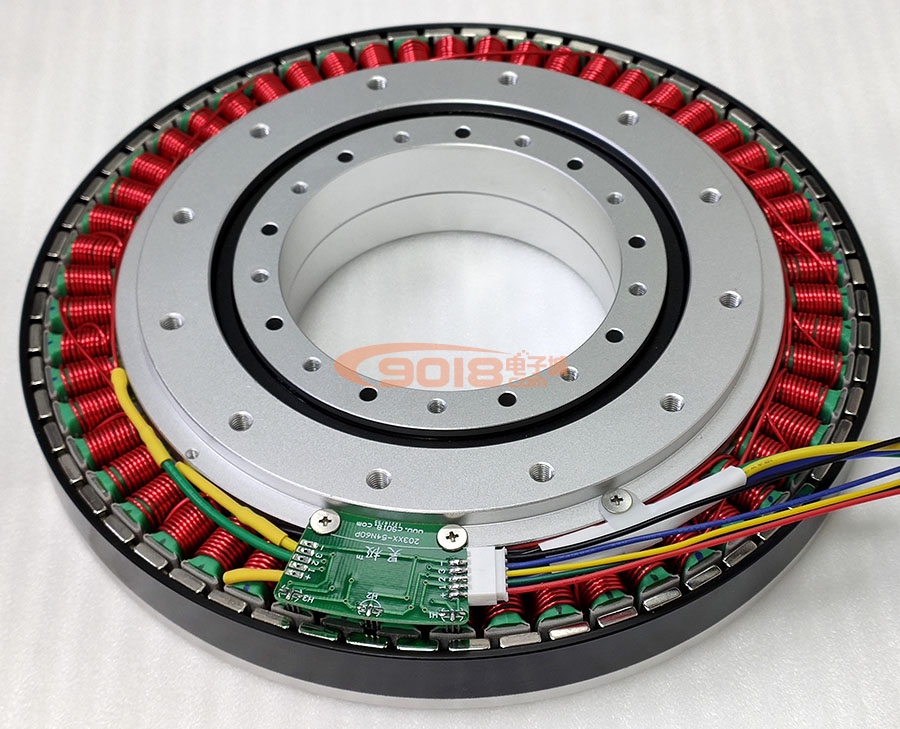

本电机采用一颗定制国产大直径滚珠轴承连接定子和转子，结构简单可靠，可承受径向、轴向及来自各个方向的倾覆力负荷，确保电机持久运行。因产品尺寸较大，受限于外壳加工精度、轴承精度等原因，可能导致电机在运转过程中出现不同程度的振动、脉动、异响等问题，请尽量将定子固定于刚性较好的金属支架上，此类问题并非质量问题，本司不予受理此类售后申请。本电机槽极组合为54槽60极，其绕组利用率高，磁势聚合度高，电磁转矩大，可最大限度提高电机综合性能。定子铁芯冲片采用霍尔嵌入式定位槽设计，使霍尔元件能够准确地测量转子位置，令三相绕组无刷换向更为精准，确保电机正反转性能一致。

此产品未经过长时间连续运行测试验证，定子绕组也未作浸漆等常规工艺处理，故我司不对用户的具体应用负责，懂行的客户可根据电机尺寸建立有限元模型进行物理载荷分析，以确保电机是否适合自己的需求，产品本身不提供免费售后质保，请根据自身工况酌情选用，留出足够的功率余量，避免电机发生故障损坏，由我司工程师对用户提供售后免费咨询及产品相关技术支持。电机配套的驱动器可直接调速（电位器0~5V模拟电压或PWM调速）转速空载最低可至15秒旋转一圈，得益于其采用的多槽多极结构及霍尔传感器元件，确保其极低速下也能正常工作。所配套的驱动器仅供测试使用，不能保证长期稳定无故障运行，高功率负载工作时，请注意加强驱动器散热，或者自行配备功率更大、功能更为完备的工业级驱动器（要求额定电流15A以上）。电机带载工作时，其绕组线圈（铜损）、铁芯（铁损）、轴承（磨擦）均会发热，三个热源聚合后构成定子温升，安装时，请将定子基座紧密贴合于导热性能良好的金属支架上，必要时可在贴合面上涂上导热硅脂，以充分利用金属支架将热量导出，降低温升。本电机壳体为开放式结构，具备良好的自然散热条件，若条件允许，可加装散热风扇辅助散热，电机扭矩和功率还可以再度提升。

一、产品规格：
型号：昊极20310

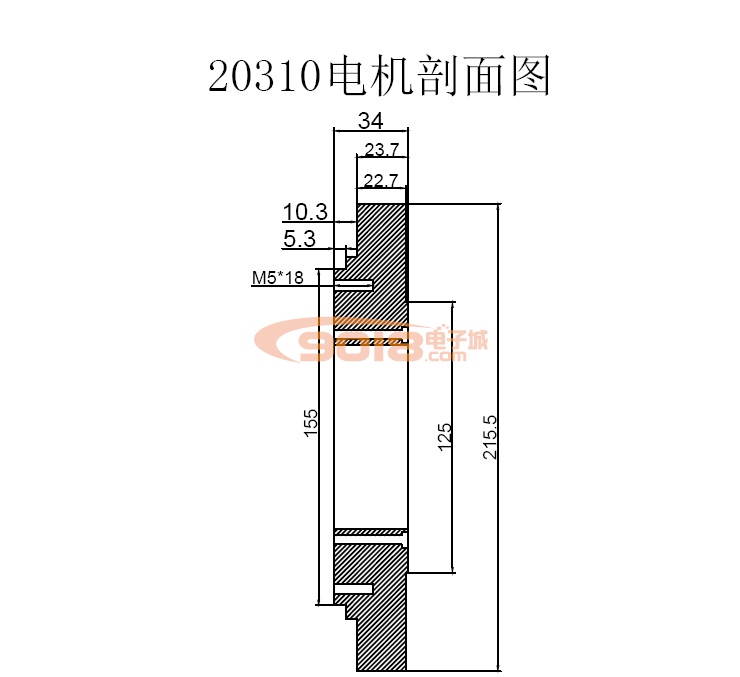

尺寸：直径215.5*厚34mm
重量：约3kg

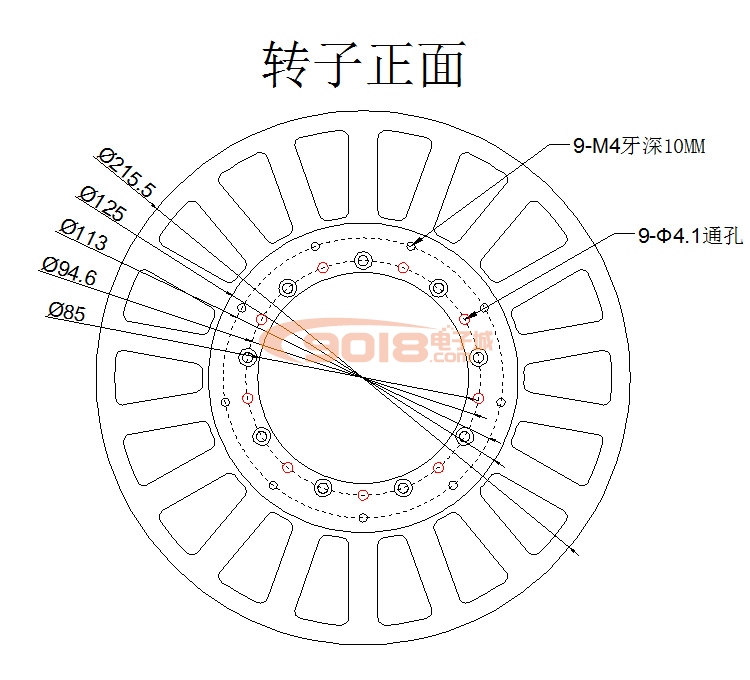

空心轴：孔径85mm

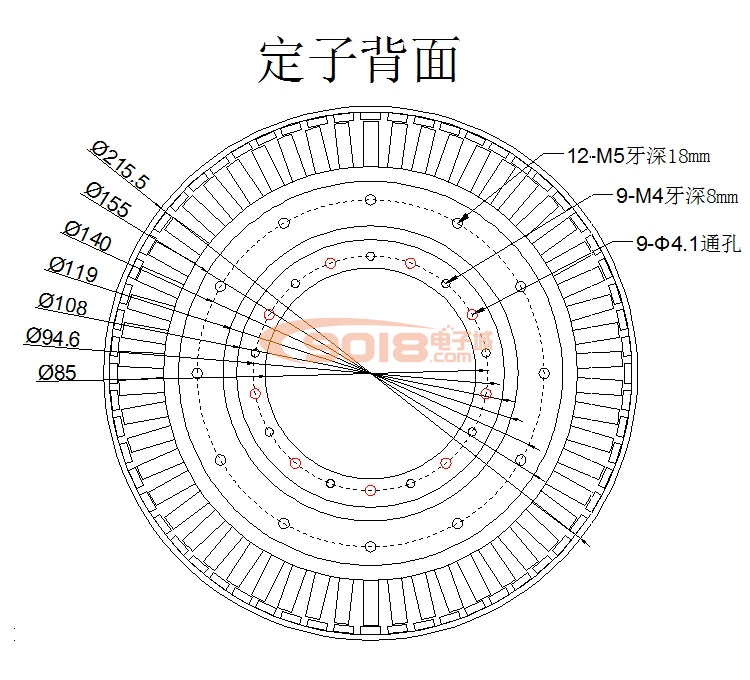

定子：直径203*厚10mm
槽极结构：54N60P
引线长度：25~30cm
霍尔相角：120度
相线说明：绿＝Ａ（Ｕ），黄＝Ｂ（Ｖ），蓝＝Ｃ（Ｗ）
霍尔线序：红=正，黑=负，绿＝Ａ（Ｕ），黄＝Ｂ（Ｖ），蓝＝Ｃ（Ｗ）
霍尔电压：DC5V

二、电机特性：

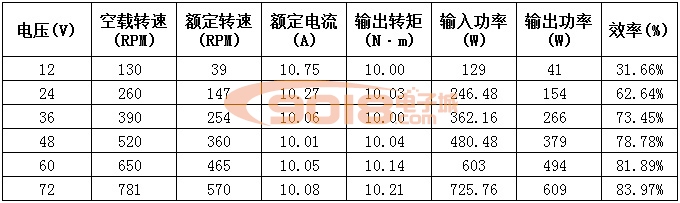

输入电压 (V)	空载转速 (RPM)	负载转速 (RPM)	负载电流 (A)	负载转矩 (N·m)	输入功率 (W)	输出功率 (W)	效率 (%)
12	130	39	10.75	10.00	129	41	31.66%
24	260	147	10.27	10.03	246.48	154	62.64%
36	390	254	10.06	10.00	362.16	266	73.45%
48	520	360	10.01	10.04	480.48	379	78.78%
60	650	465	10.05	10.14	603	494	81.89%
72	781	570	10.08	10.21	725.76	609	83.97%

上述电气参数系经特定条件下实测获得后导入RMxprt模型进行仿真计算得出的结果，未将驱动器损耗、轴承阻尼及磨擦、风阻等因素考虑在内，与实际测试值可能会有所偏差，仅供参考。无刷电机的工作电压范围较广，电压不同，其额定转速（可长期负载工作点）也是不同的。转速与电压成正比，转矩与电流也大致成正比，自然散热条件下，额定最大转矩不超过10N*m，额定最大电流不应超过10A，电机在低转速区间（300转以下）转子风冷效果较差，电枢绕组换相频率较低，导致电机温升有所增加，此时应降低电机电流或采取积极措施进行降温。以上是电压与转速、电流与转矩的关系，简单来说，电机在某个特定电压下，会有一个最大的合适的可持续运行的转矩，此转矩称为失速转矩（也称额定转矩），即由空载到负载时电机最低的一个下限转速（额定转速），在此转速下对外输出的转矩就是失速转矩，经验表明，此下限转速通常为空载转速的82%-88%时效率最高，电机发热少，但输出转矩偏小，如果想增加扭矩或者转速，可适当增加电压也就是增加电流来达到目的，同时电机温升增加，只要电机温度（绕组、轴承）不超80度，或者加强散热（如加散热风扇）控制电机温升，电机是相对安全的。故用户在做电机选型时，应根据自己的需要（转速\转矩）来选择合适功率的电机，避免电机过载烧毁或者功率余量过大出现大马拉小车的浪费。综上所述，本站已如实告知用户使用此产品可能存在的风险与使用相关知识，一旦售出非质量原因概不予退换货，不提供免费售后质保，购前务必知悉。

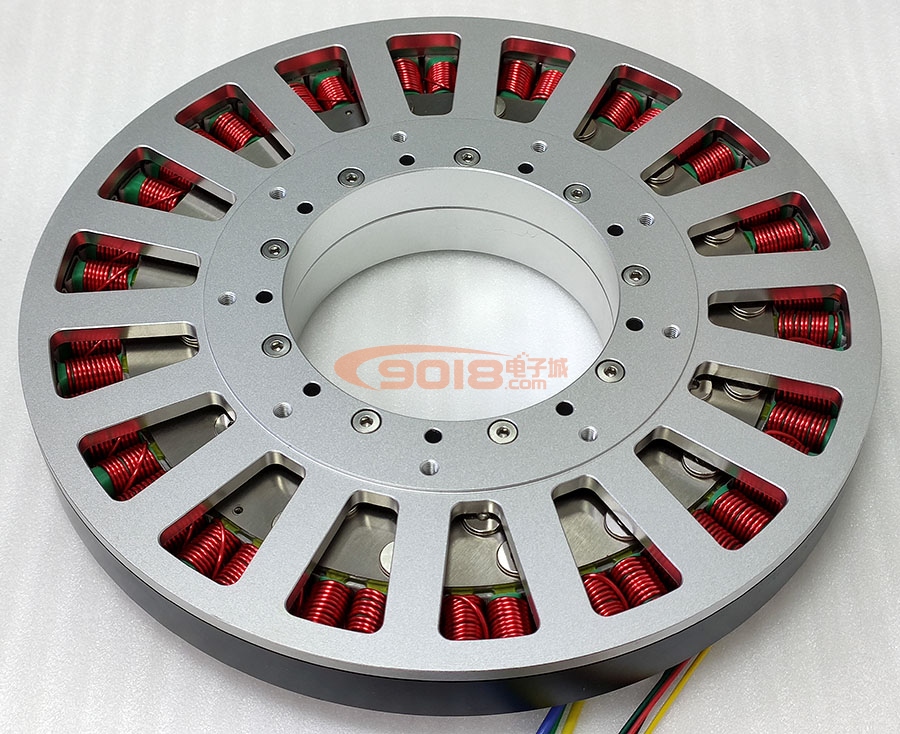

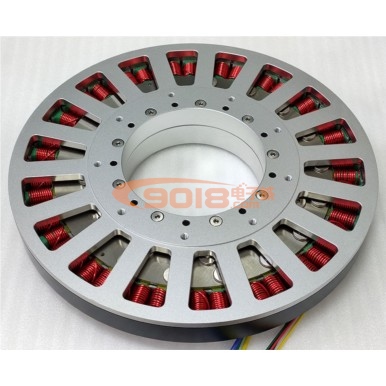

三、产品图片：
