18N24P盘式无刷电机发电机 8MM转轴扁平多极型马达直径112*24MM 无绕组

商品货号：001969701

商品品牌：其它品牌

销售价：¥242.00 （不含配送费用）

配置：未选择

无霍尔选中
含霍尔选中

您已选择：请选择配置

抱歉！此商品已下架。请浏览其它类似商品..

商品详情

配送费用

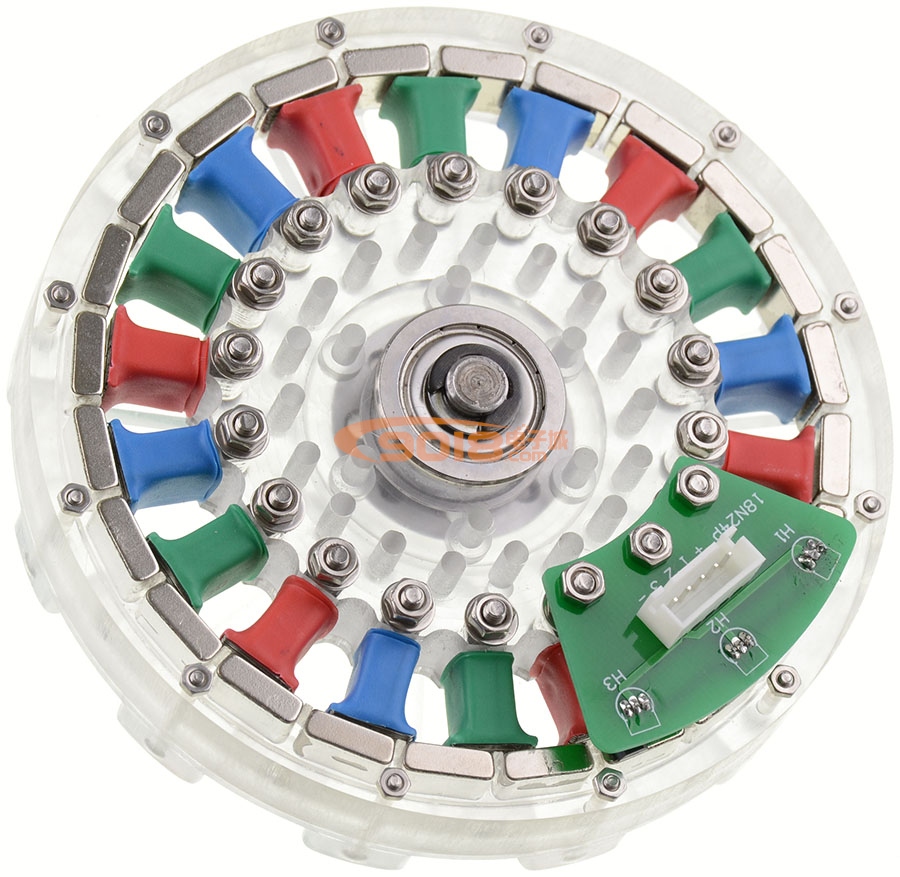

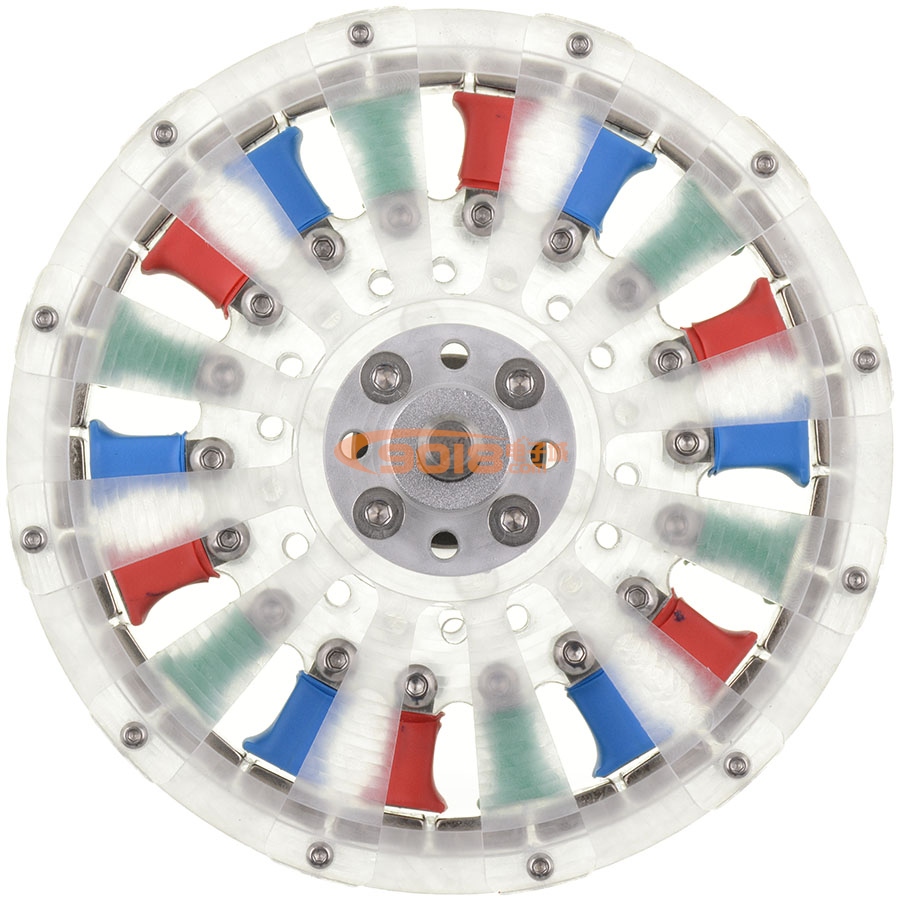

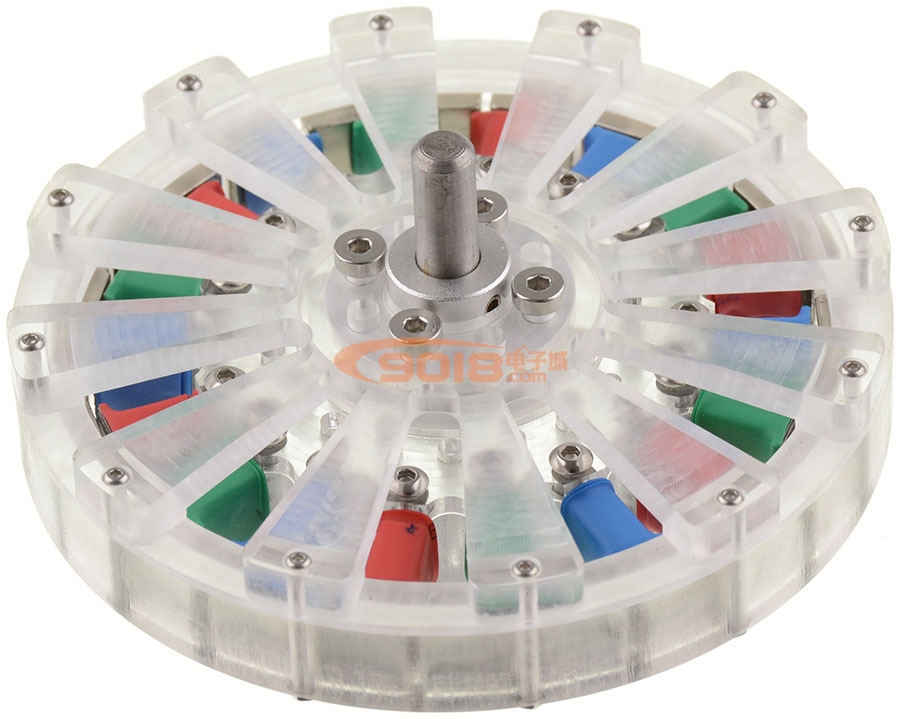

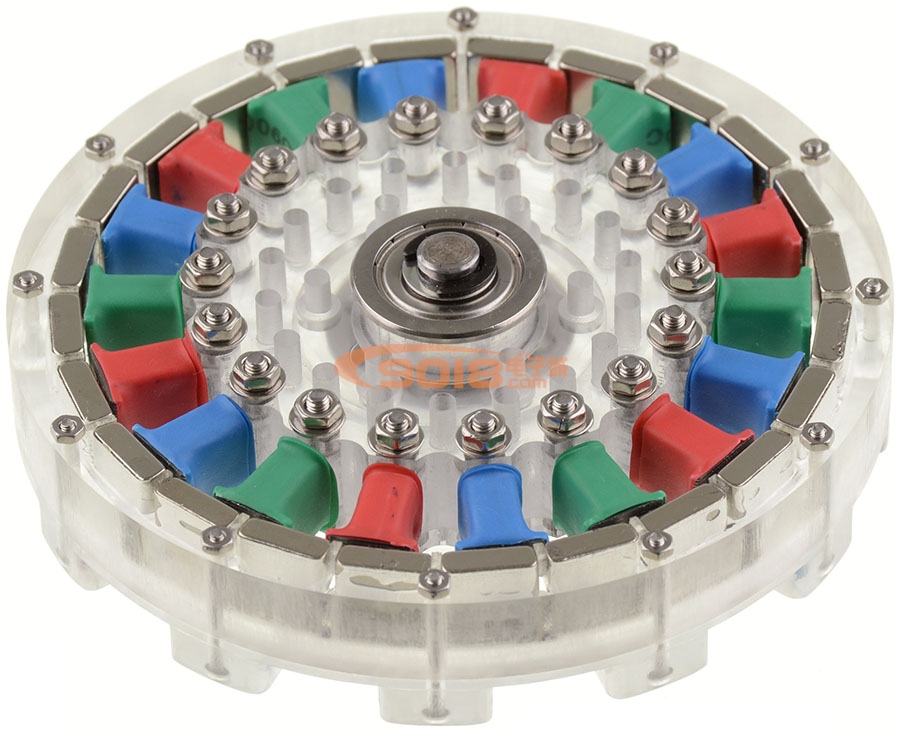

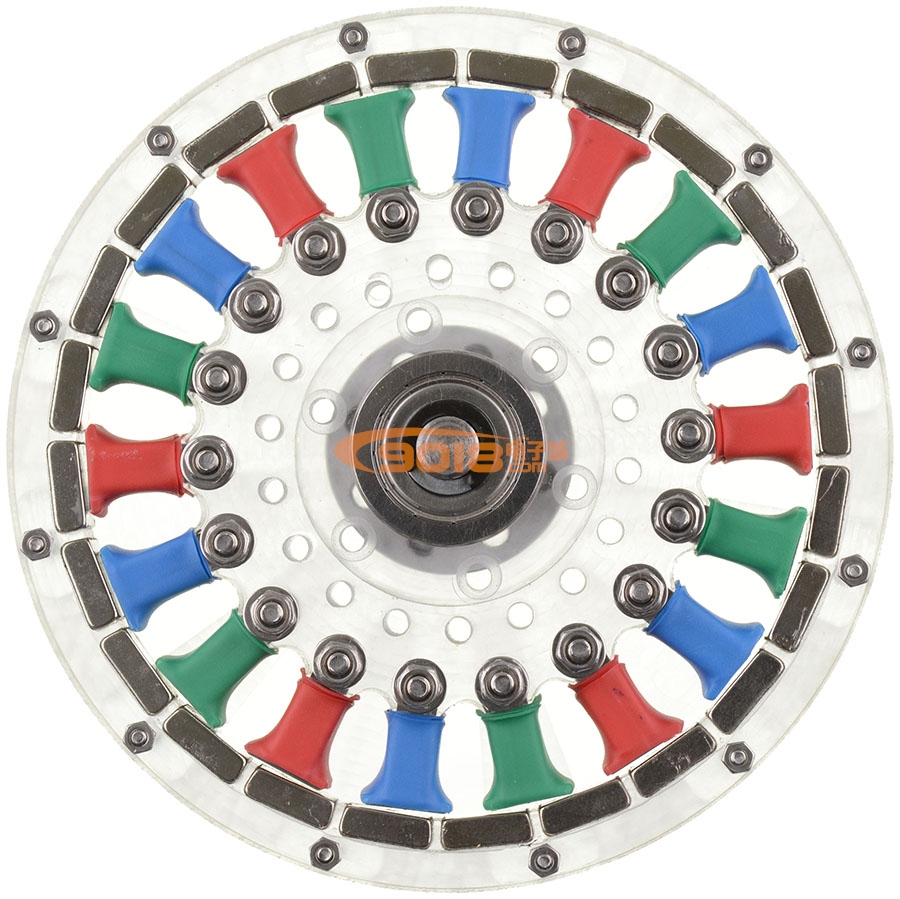

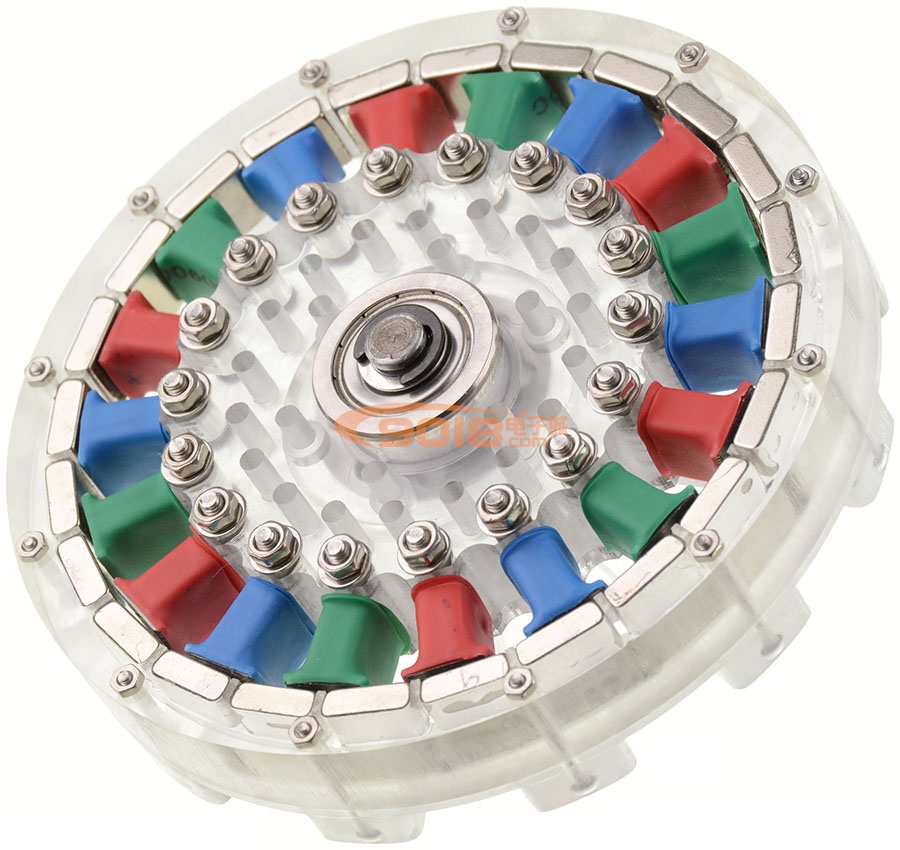

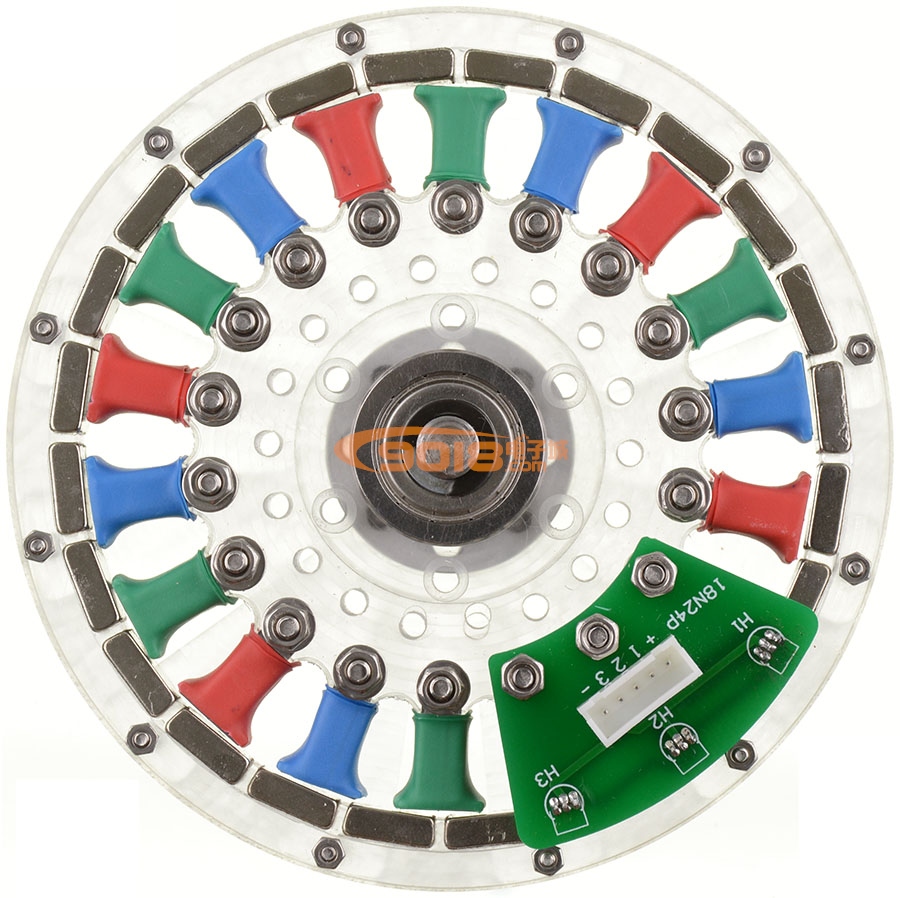

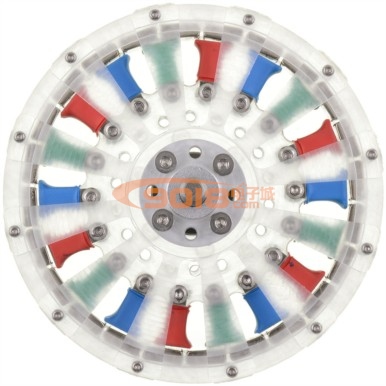

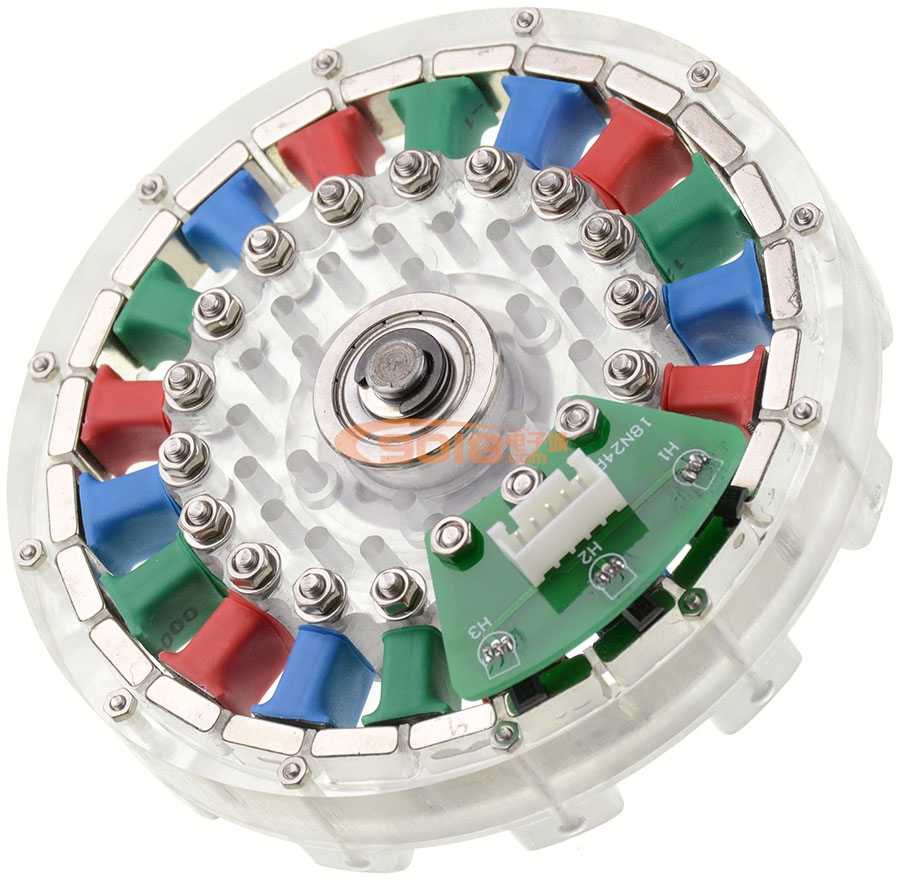

本电机为实验原型产品，外形直径112MM，采用高性能钕铁硼强磁钢，8MM实心钢轴、扁平型多极结构，力矩大，调速平滑，运转细腻，可作为一般动力直驱免去减速齿轮提高工作效率。本品转子、定子可分体安装，如应用于各类数控伺服机床、智能机器人动臂时，转子可直接安装在滑轨丝杆上，定子即直接安装在固定端，实现两者间无联轴器、无物理接触传动。壳体采用亚克力板材（俗称“有机玻璃”），具有硬度高，刚性好，尺寸稳定，外观透明度好等特点，采用CNC数控雕铣加工工艺，可满足要求不高、对动力有短时需求的场合，或作为教学演示模型用，也可根据应用强度定制全金属骨架和提高功率，有此需求请联系本站客服。本品为永磁式三相同步电机结构，需加购适配的无刷电机驱动板（或10A以上航模电调）方可使用。同时这也是一款发电机，接受外力传动（如水力、风力、手摇、跑步机、斯特林发动机等）时可输出三相交流电，加接三相整流桥即可转换成直流使用，给电瓶充电。因本电机结构简单，拆卸和组装方便，安装固定方式灵活多变，可多个同轴并联获得多倍功率输出，是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选。

本价格不包括线圈绕组，不能直接通电工作，请根据下述绕线图自行绕上漆包铜线。

本品外壳采用CNC数控切割、铣削加工工艺，表面为亚光磨砂，精度好，效率高，运转平顺，可应用于各类要求大扭矩的场合，如数控伺服电机、云台无刷电机、电动模型车直驱等，又或者作为发电机使用，欢迎选购。

产品规格：
外形直径：112mm
转子厚度：24mm

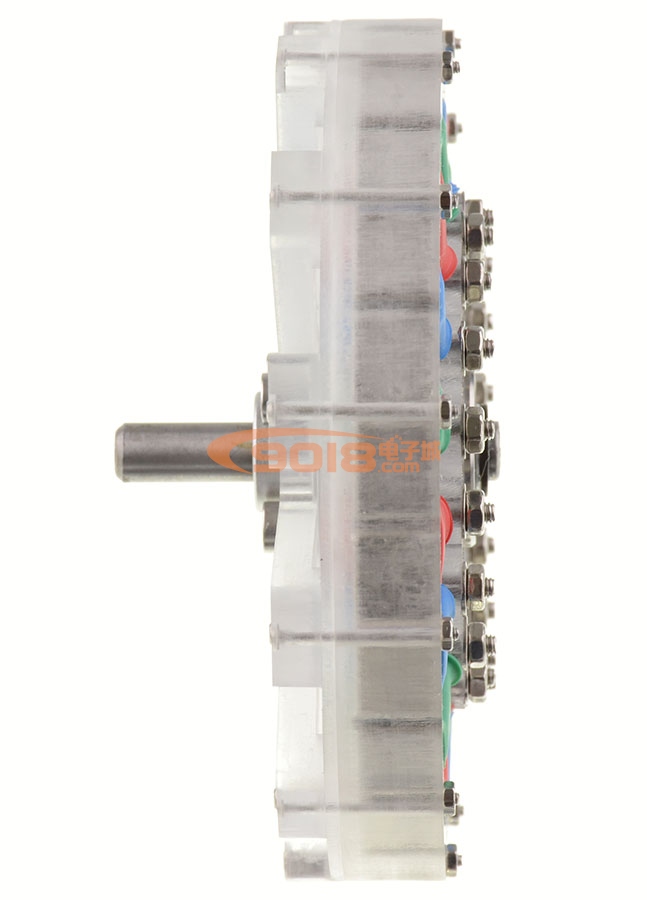

整体厚度：38mm
转轴：内径16mm
定子：直径91*厚10mm
重量：约390g

材料参数：
硅钢片：单片厚0.5mm，多片叠压厚度10MM
磁钢数量：共24个高性能磁钢，性能牌号N42H
漆包线：线径0.2-2.0mm，每槽可绕10-120匝，共18槽
槽极对数：18N24P，星形接法或三角形接法

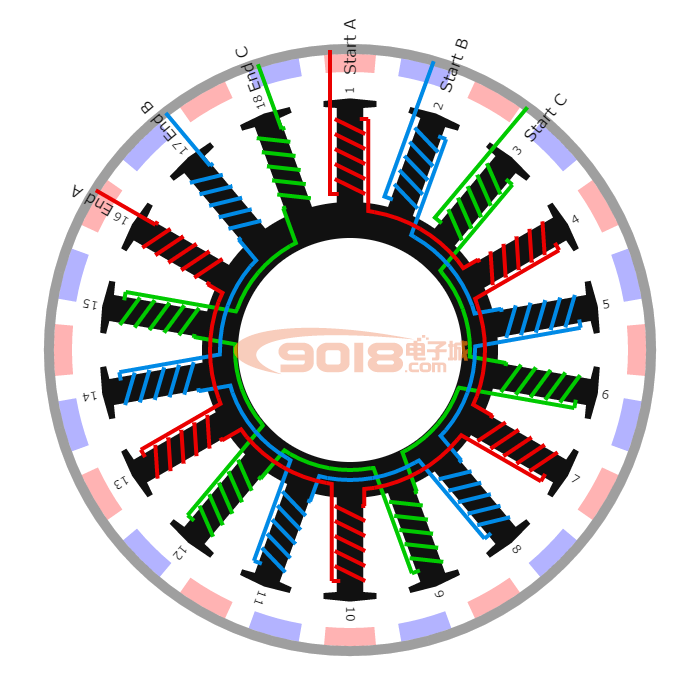

定子绕线图：
