微型FM调频接收模块/掉电记忆数字选台
一、产品特点：
- 使用数字音频信号处理技术(DSP)与FM锁相环调制技术(PLL)使音质逼真，性能稳定，长时间工作频率无偏移。
- LCD显示直观准确，具有较低的功耗和较小的噪声干扰。
- 具有自动搜索电台和储存电台功能，操作使用简便。
- 内置30级数字音量调整，按键操作容易。
- 掉电自动记忆断电前的数据。
- 喇叭/耳机输出自动切换
- 支持串口AT指令控制。
- 采用石英晶体稳频，温度改变发射频率不再漂移。
- 全频段自动搜索有信号频段并储存记忆。
- 可设置阈值的DSP数字静噪处理，无信号自动静音，摆脱传统FM收音机的烦躁沙沙声（需要用户打开模块的静躁功能）。
二、产品参数：
- 输出功率：500mW（驱动耳机），3W（驱动喇叭）
- 频响范围：50Hz-18KHz
- 接收频率：关闭校园广播87.0MHz-108.0MHz，开启校园广播76.0MHz-108.0MHz
- 等效噪音：≥30dB
- 供电电压：3.0V-5.0V
- 供电电流：最大音量下400mA，最小音量下50mA(仅供参考)
- 声道：喇叭（单声道），耳机（立体声）
- 尺寸：49*26.5mm

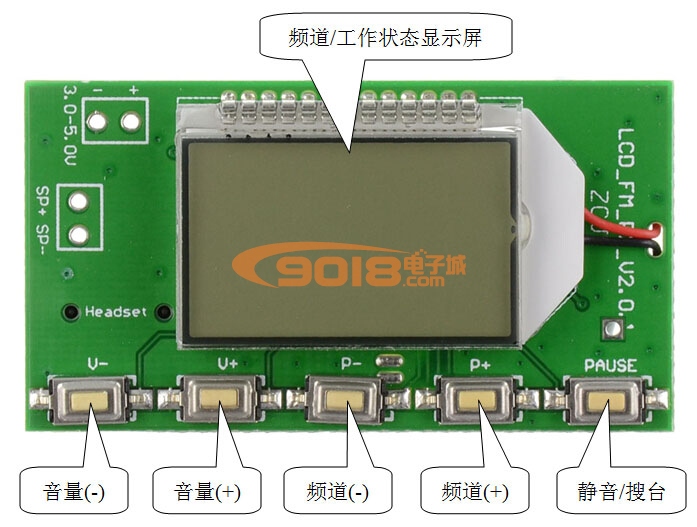

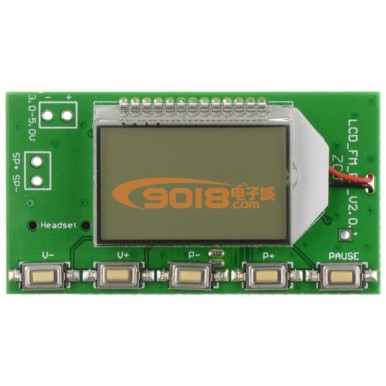

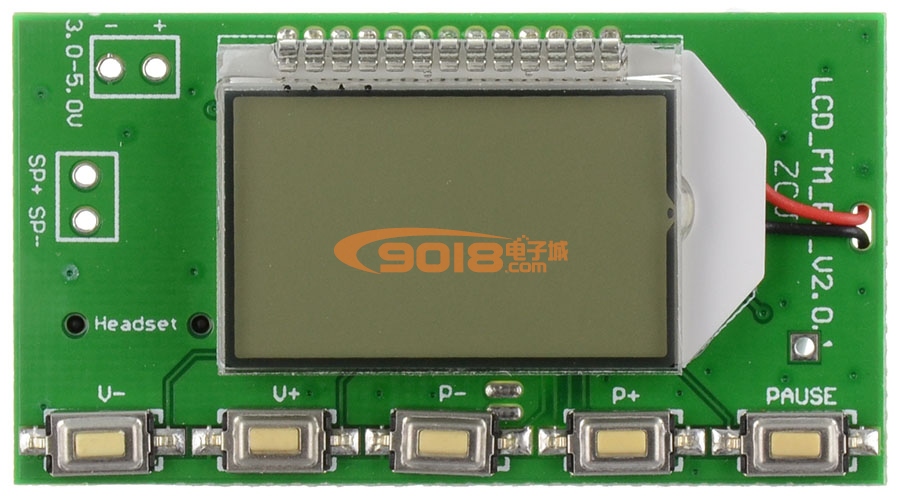

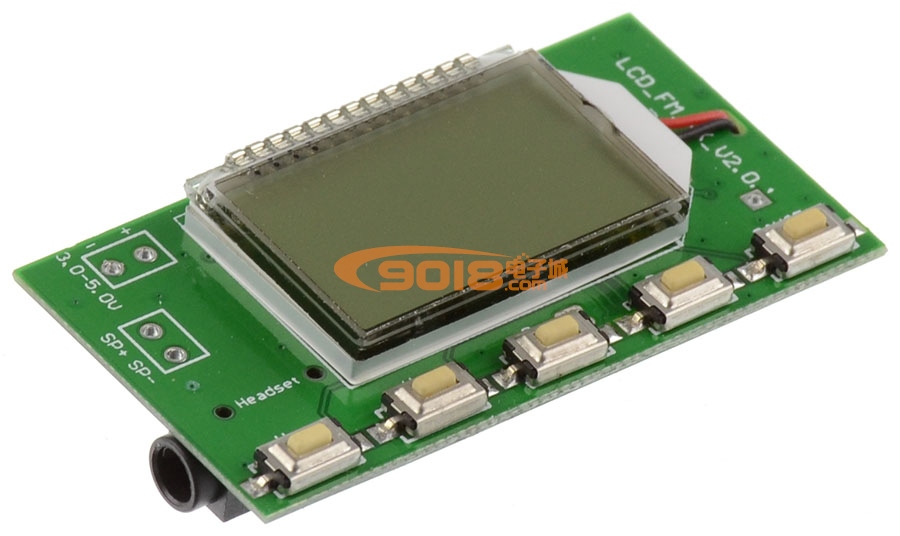

三、面板功能说明

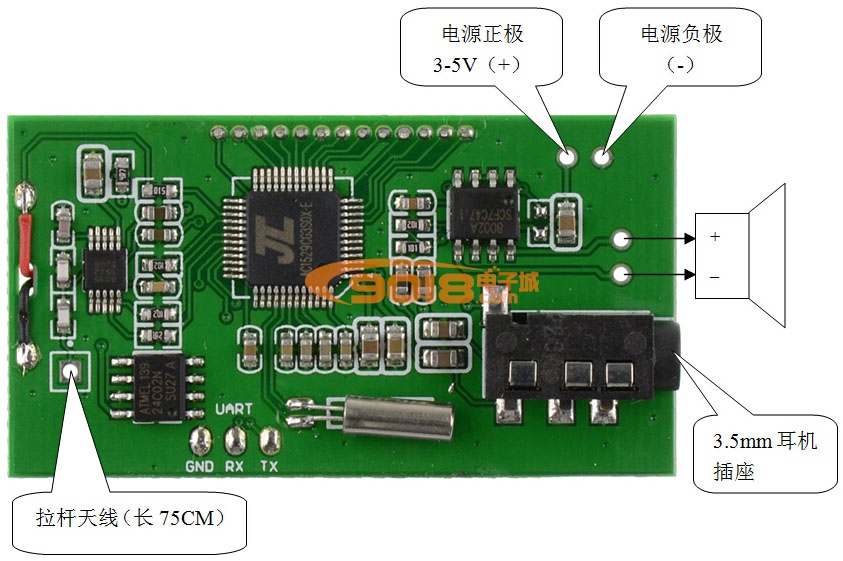

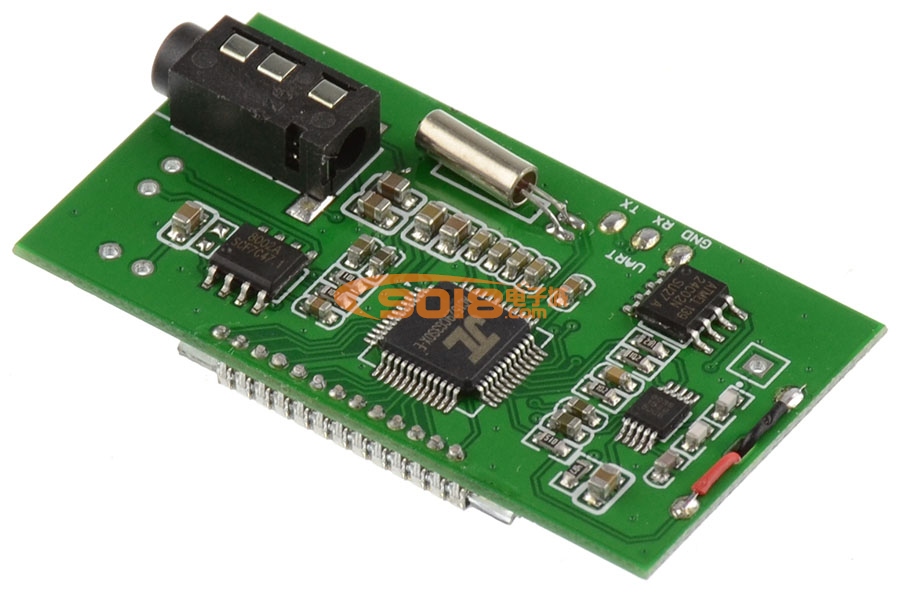

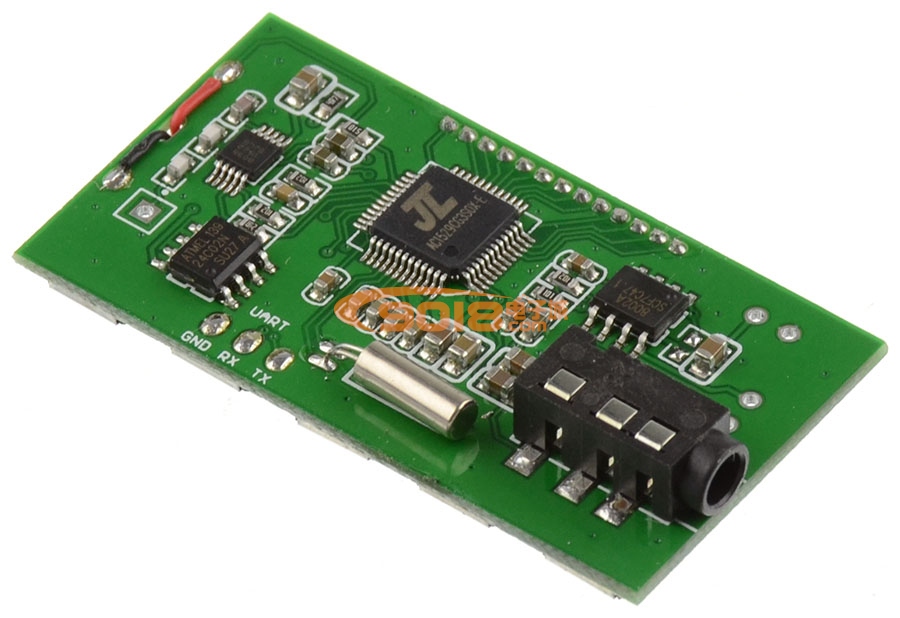

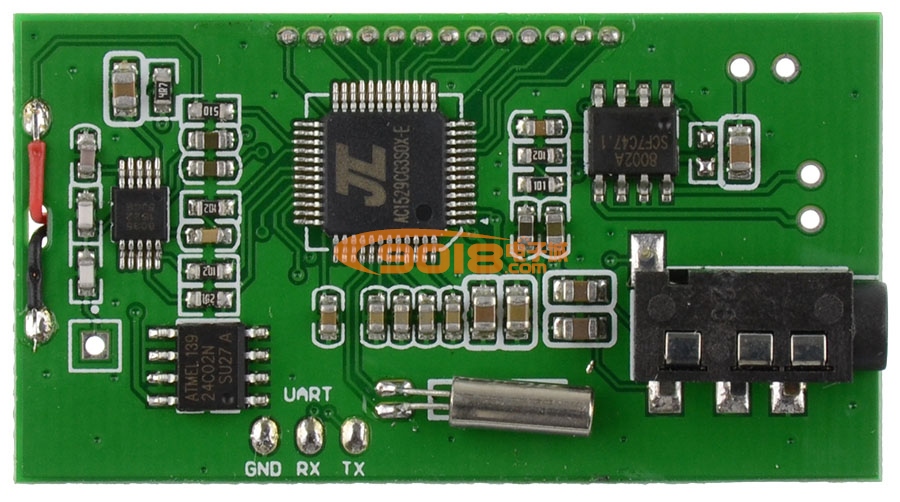

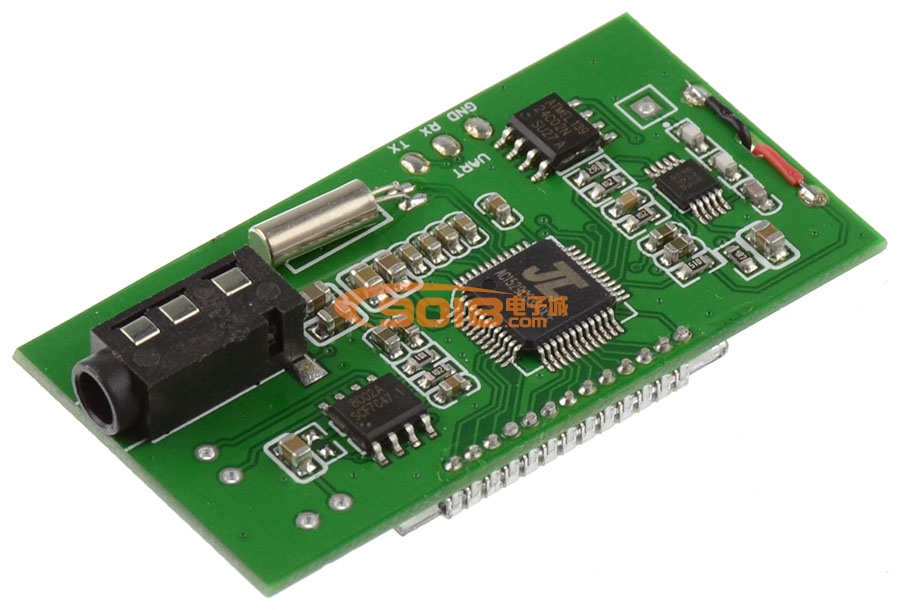

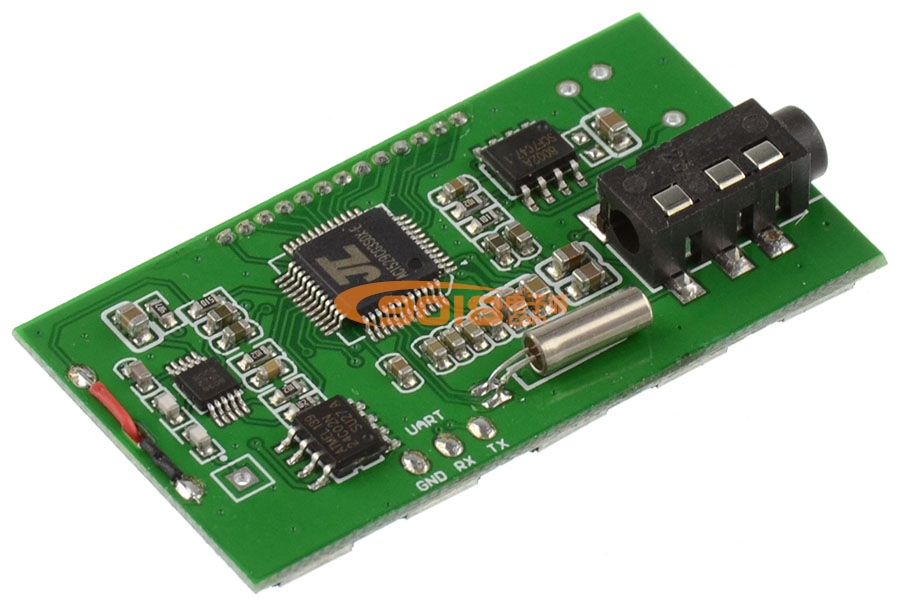

四、背面接线示意图
五、使用说明
- 电源
模块3.0-5.0V对应端口-，+分别接电源（电池）的负极和正极，电源建议用电池或者其他稳压电源。不能使用开关电源或者其他脉冲电源变换器（如手机充电器，充电宝以及其他各类开关电源性质的电源），否则电源产生的干扰会影响本模块的正常工作。本模块正常工作电压为3.0-5.0V，供电电压注意不要超过本范围，通电前详细检查电源有没有接错接反。 - 按键
音量+/-：短按音量+/- 1，长按连续+/-
频道+/-：短按频道+/-， 长按搜索下一个频道
静音：短按切换静音/非静音，长按自动搜索并储存电台 - 天线
ANT端口用来连接FM天线，为了更好的接收FM信号，建议外接75cm长度的拉杆天线。 - 耳机/喇叭输出
本模块自带3W音频功放，如需喇叭接入喇叭端口即可，建议使用4Ω/3W扬声器。插入耳机，音频自动切换到耳机通道，扬声器通道自动关闭。 - 自动搜台
本模块自带FM电台搜索储存功能。长按“自动搜台”开始自动搜索并储存有信号的电台，搜索完成后自动播放第一个电台P01。用户可以按“上一个电台”或者“下一个电台”键来选择收听搜索到的电台。 - 扩展设置（普通用户可以不用设置此部分）
1）设置校园广播开关：
断电状态下同时按住VOL+,VOL-键后上电LCD显示C1表示开校园广播C0表示关闭校园广播频段，C1/C0之间切换只需重复以上操作，断电重启后设置生效。
2）设置背光模式：
断电状态下同时按住P+，P-键开机，显示B1表示背光常亮，B0表示背光20秒关闭，B1/B0之间切换只需重复以上操作，断电重启后设置生效
3）P+/P-键第二功能设置：
频率显示界面下，同时长按V+,V-键，屏幕显示CH表示P+/P-键作为频道+/-功能，显示FRE表示P+/P-键作为频率+/-功能。重复以上操作在两种模式之间切换，本操作设置后立即生效。
4）设置静躁总开关:
频率显示界面下，同时长按P+/P-键，屏幕显示SN ON表示打开静躁总开关，显示SN OFF表示关闭静躁总开关，重复以上操作在两种模式之间切换。本操作设置后立即生效。
5）设置静躁动作阈值：
频率显示界面下，同时长按P+/PAUSE键进入设定静躁阈值界面，按P+/P-键设置阈值，设定范围在t00-t20之间，数值越大，门限越高，反正亦然。一般设置为t05即可，本操作只有在静躁总开关打开时才可以设置，设置后立即生效。
6）恢复出厂设置：
如果用户把参数设置乱了又不知道调回来的情况下，可以尝试恢复出厂设置。断电状态下按住PAUSE键后上电开机， 5秒后进入频率显示界面，频率恢复到87.0MHZ，音量恢复到16级，静躁总开关关闭，静躁阈值恢复为5，P+/P-键恢复为频道+/-功能，并清空所有保存的电台信息。 - 串口控制（不用串口控制功能不需管这部分）
模块预留TTL电平串口控制接口，TTL串口与本模块通讯需要连接模块的UART_RX，UART_TX与GND，可以用外部MCU（单片机）或者电脑串口发送指令控制模块的相关功能。注意：因电脑串口电平不是TTL电平，连接电脑通讯时需要接RS323电平转TTL电平装换装置或者使用USB转TTL电平串口模块来与本模块通讯。因串口指令控制模块需要一定的计算机专业知识，不懂的买家无需折腾。所有资料见宝贝说明，客服不提供这方面的技术指导。
六、注意事项
- 电源电压严禁超过本模块的供电电压范围。
- 工作时不能触及模块的背面元件，以免影响本模块的正常工作或者引起 短路烧毁模块。
- 注意：出厂默认设置为关校园广播，背光无操作20S自动熄灭，关自动静噪。用户根据具体情况自行设置。
- 关于静噪的一些基本知识：
调频接收机中大多采用鉴频器解调，鉴频器输出噪声的功率谱呈抛物线分布，随着输出频率增加而平方地增大。因此，在无输入有用信号时，鉴频器解调输出幅度较大的噪声。这些噪声经音频放大器放大后，输出很大的“沙沙”噪声。为去除这些噪声，传输语音的调频接收机中，不得不加入静噪电路，在没有输入信号或者输入信号很弱时，静噪系统关断音频输出，保持耳机安静。一个可靠的静噪系统对于FM接收机来说，具有重要的意义。
七、常用静噪方式及性能比较
静噪电路系统大致分为三类：导频静噪、噪声静噪、载波检测静噪。发送端在对话音信号进行调制前，通常在话音信号频率低端（300Hz以下）加入单音，然后再送去调制发射出去。接收端解调后检测这一单音，进行静噪控制。受静噪输出衰减和发射机电路对低频响应程度的限制，国标规定**FM电台的导频为150 Hz（正负2Hz）。
噪声静噪方式利用鉴相器的压噪特性，当射频信号较强时，输出噪声降低；当射频信号消失时，输出较大幅度的白噪声。噪声静噪方式即利用这一特性进行静噪控制。一般的窄带FM接收中都为噪声静噪配置有音频放大器（噪声提取滤波）和简单的施密特比较器，民用FM接收机几乎都用这种静噪方式。
载波检测静噪是利用鉴频器前限幅电路的电流与输入信号强度的对数在相当大的范围内成正比，通过检测此电流即可得出输入信号的强度，从而进行静噪控制。很多FM接收IC均给出此输入信号强度信号（RSSI）。此信号常用作输出信号强度表驱动、AGC、载波检测静噪等。
三种静噪方式中导频静噪电路最为复杂，而且增加了额外的发射功率，具有抗干扰能力强、操作简单等优点；噪声静噪和载波静噪电路简单，不需要额外发送导频，可实现互通性；有的电台为增加兼容性，经常是既有导频静噪功能也有噪声静噪功能。
随着数字通信技术的发展，越来越多的数字算法运用到静噪检测上，本模块就是采用DSP器件实现对FM音频信号的采样，在DSP里运算后送出静噪标志位去控制音频处理单元的通断。
本模块静噪的调节方法：
本模块采用DSP数字静噪，能够灵活的运用软件来控制静噪门限（阈值）。静噪门限为0-20个等级，数值越低静噪门限也越低，越容易收听到带有背景噪声的电台信号，数值越高噪声门限越高，输出噪声高于设置值时，自动静噪打开，使输出静音。所以在调节静噪阈值的时候，根据使用的情况，如果想听到弱信号静噪门限往下调，如果想听到强信号，数字往上调。注意，静噪功能不能把信号中的背景噪声去除，只是通过判断信号的噪声大小超过设置阈值来控制输出静音。
-
