LM3886纯后级功放板 双声道 68W*2（参考吴刚设计电路)
添加到收藏夹 查看高清大图

LM3886纯后级功放板 双声道 68W*2（参考吴刚设计电路)

商品货号：001849201

商品品牌：国产

销 售 价：¥138.00 （不含配送费用）

配置：
  • 不带散热器选中
您已选择：
我要购买： 套（限购 991 套)

搭配商品

  • PGA2311U电子音量控制遥控前级板（成品板）三路音频切换 带遥控器、LCD面板
    PGA2311U电子音量控制遥控前级板（成品板）三路音频切换 带遥控器、LCD面板
    销售价：¥158.00
  • 300W发烧环型变压器 发烧环形环牛(双22V/24V/26V/28V/32V/40V)
    300W发烧环型变压器 发烧环形环牛(双22V/24V/26V/28V/32V/40V)
    销售价：¥150.00
  • LM1036N直流控制发烧功放前级音调板 成品板（豪华版）
    LM1036N直流控制发烧功放前级音调板 成品板（豪华版）
    销售价：¥60.00
  • 甲类稳压NE5532发烧级高保真音调板 成品板 带IC座
    甲类稳压NE5532发烧级高保真音调板 成品板 带IC座
    销售价：¥58.00
  • NE5532高保真发烧音调板 成品板 带IC座 2015升级豪华型
    NE5532高保真发烧音调板 成品板 带IC座 2015升级豪华型
    销售价：¥68.00

商品详情
配送费用
输出声道：双声道（立体声）功率范围：61-100W
电路结构：功放IC工作方式：AB类（甲乙类）

温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

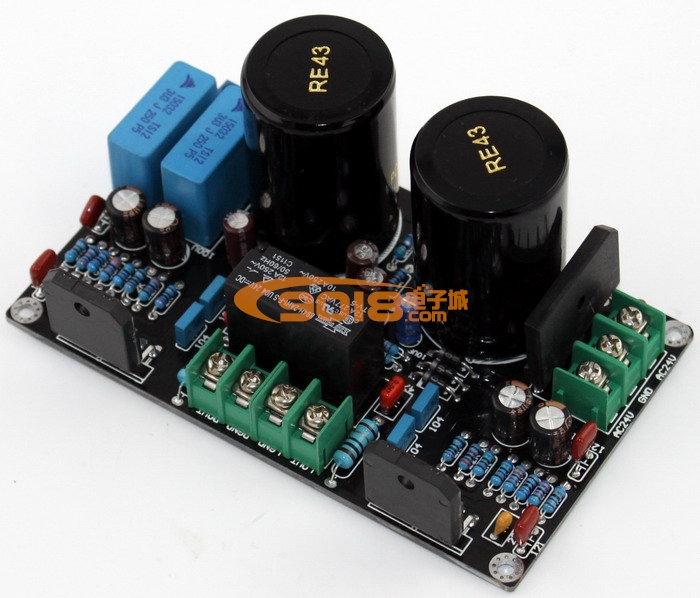

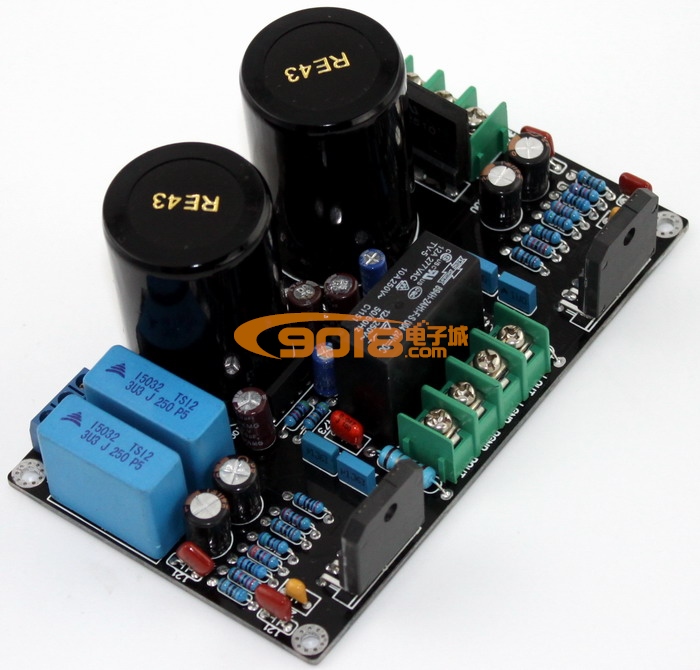

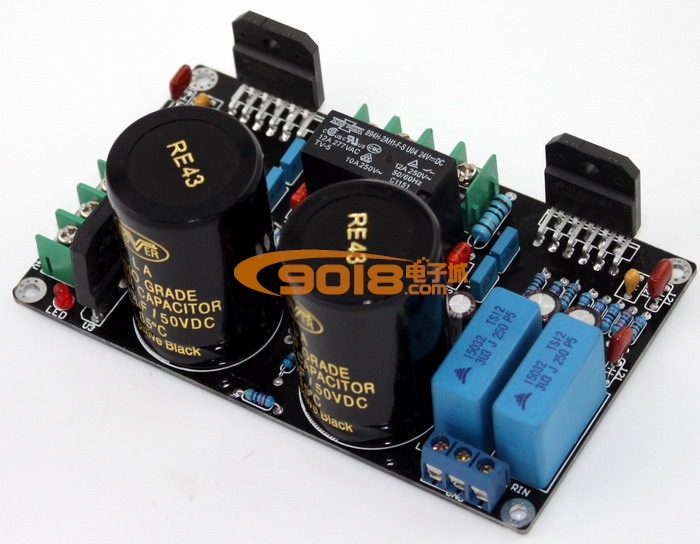

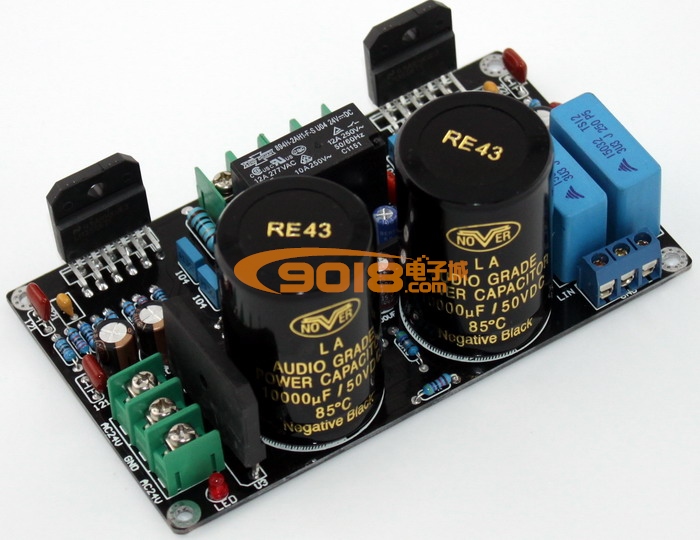

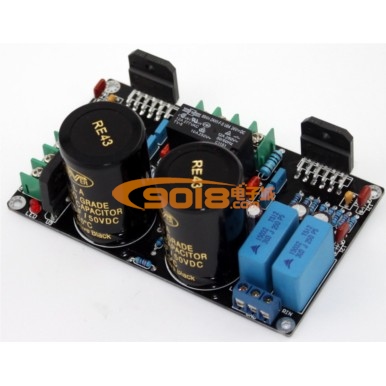

LM3886纯后级功放板（参考吴刚设计电路)

商品简介：
      LM3886是美国国半（NS）一款久负盛名的高性能音频功率放大集成电路，最大输出功率可达68W，音色准确传神、噪声和失真都相当低，而且保护功能比较完善，性能稳定。LM3886一经推出好评如潮，很快成为大中功率HIFI音频放大器和高保真有源监听音箱放大电路的配置。这个IC音响发烧友可谓无人不知，无人不晓；尽管这么多年来音响技术的飞速发展，但这二个IC由于性能、音质出众、优良，至今仍广泛应用，经久不衰。美国著名音响厂商乐林就有以LM3886为放大核心的贵价名机，可以说LM3886是每个音响发烧友必玩和经常玩的音频功放IC之一。


商品详情：

  • 本品所有零部件均使用优质原装零部件，不仅仅是安全质量得到保障，使用寿命长，更重要是使实际性能能达到设计目标的强有力保证。
  • 采用原装激光暗字LM3886TF。
  • 电阻选用五环金属电阻，主回路采用精度±1%的五环金属膜电阻，保证了整机良好的信噪比。
  • 耦合电容采用进口西门子电容3.3UF，主滤波电解电容采用金字的NOVER音频专用电容名牌，容量1000UF/50V*2，保证强力的源源不断的动力支持。
  • PCB采用1.6mm厚双面板材，2.0安士铜厚，喷锡全工艺，保证大小电流的良好通过性能。
  • 特别添加目前先进的UPC1237喇叭保护电路，有效控制开机冲击声，使您的喇叭更安全。
  • 整个电路板走线布局相当严谨合理，整体PCB走线采用一点接地方式。本功放板工作稳定可靠，输出功率大；声音优美圆润，音场开阔。立体感强，低频沉稳扎实有力，信噪比相当出色，动态范围广；细节清晰、瞬态响应出色，播放各种音乐均应付自如，在家庭的放音环境下有很不错的表现。
    本板接线非常简便，只要配置极少的零部件就可以组装成一台音色优美的立体声HIFI合并式功率放大器，适合音响爱好者制作使用。也可以根据自己对电路的理解换上更适合、更好的零部件，享受DIY过程的乐趣。

基本性能参数：

电压：AC24V-0-AC24V
PCB尺寸 :118*71*50MM

LM3886纯后级功放板（参考吴刚设计电路)
LM3886纯后级功放板（参考吴刚设计电路)

LM3886纯后级功放板（参考吴刚设计电路)
LM3886纯后级功放板（参考吴刚设计电路)

LM3886纯后级功放板（参考吴刚设计电路)
LM3886纯后级功放板（参考吴刚设计电路)

LM3886纯后级功放板（参考吴刚设计电路)
LM3886纯后级功放板（参考吴刚设计电路)

尊敬的客户：本商品描述图片是随机抽取的样品实物拍摄。因是半成品，产品更新周期较快，每个批次产品元器件品牌和参数、外观标识、接线方式等细节可能会有所变化和调整，您在此处所看到的产品图片与收到的实物大体一致，望您购买前知悉。感谢您的关注，欢迎购买。
