用TDA7294制作的功放电路图

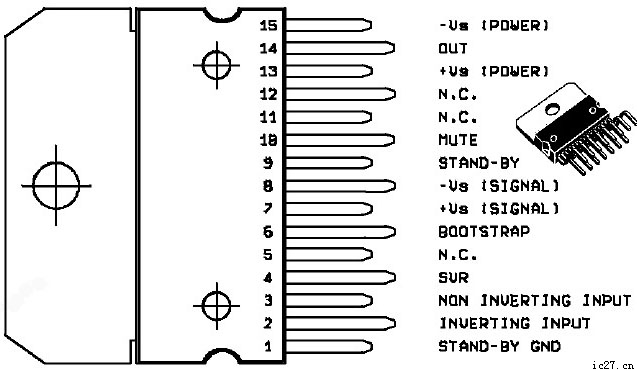

TDA7294集成功放电路是欧洲著名的SGS—THOMSON公司推出的一款Hi—Fi大功率DMOS集成功放电路。今天就为大家介绍三种使用TDA7294集成功放块制作的功放电路。
1．OOL电路

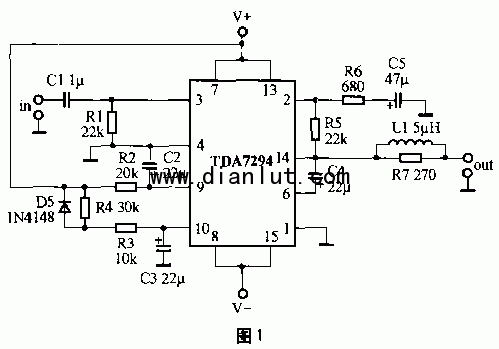

OCL电路图见图1，本电路是用两片TDA7294组成的双声道70W 功放。外围元件少，电路简单，当电源电压为土35V时，在8欧负载上可获得70W的连续输出功率。非常适合30平方米以下的环境放音。整流电路见图4，如音箱阻抗小于8欧，电源电压应相应降低。

TDA7294原装进口单70W高保真发烧功放集成电路

2．BTL电路

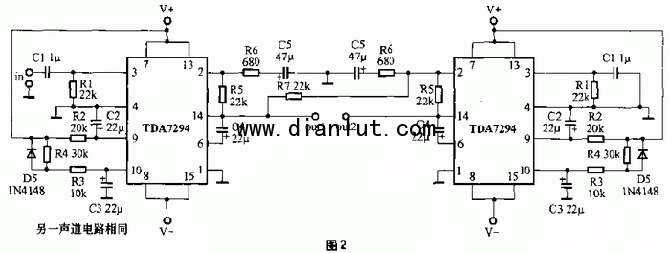

BTL电路见图2，整流电路见图4。利用两片TDA7294桥接组成BTL功放电路，输出功率可达150W 以上，适合歌舞厅等需要大功率的地方，立体声时需要4块TDA7294。当电源电压为土25V时，在8欧姆负载上可获得150W的连续输出功率。当电源电为±35V时，在16欧姆负载上可获得180W的连续输出功率。用TDA7294作
BTL功放，负载不得低于8欧姆。

TDA7294原装进口单70W高保真发烧功放集成电路

3．恒流功放
恒流功放电路见图3，整流电路见图4。本功放电路与前面两种结构有些不同，其反馈电路为电流取样、电压求和负反馈。这种电路结构就是人们常说的恒流功放，电路的具体分析不作详述，只介绍与传统恒压功放相比后较突出的优点。
①功放输出电流与负载阻抗无关，即使负载短路，也不会造成功放块过热现象。
②输出功率随着负载阻抗的增大而增大，在一定功率储备之内推动扬声器负载，可以很好地保证原来音乐信号的低音力度和高频解析力。③作用在扬声器音圈上的力只依赖于电流。用流控振荡方式推动扬声器必然要快于压控振荡方式，使扬声器振动系统④输入、输出阻抗容易做到匹配。恒流功放电路实际上是一个受输入信号电压控制的受控电流源。它的内部反馈电路为电流取样，电压求和负反馈，具有输入、输出阻抗均高的特点。输入阻抗高，正好是前级恒压放大电路所需要的，有利于信号电压无损失地送到功放输入端。而输出阻抗高，能减少

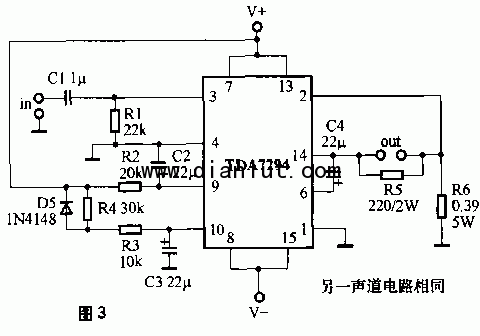

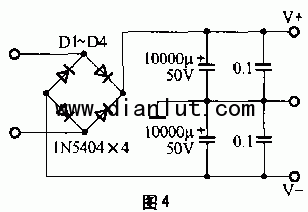

内阻对信号的分流，有利于把输出信号电流都加在负载上。图3中，电源电压选择为±35V，其放大倍数由扬声器与R6的比值决定。
