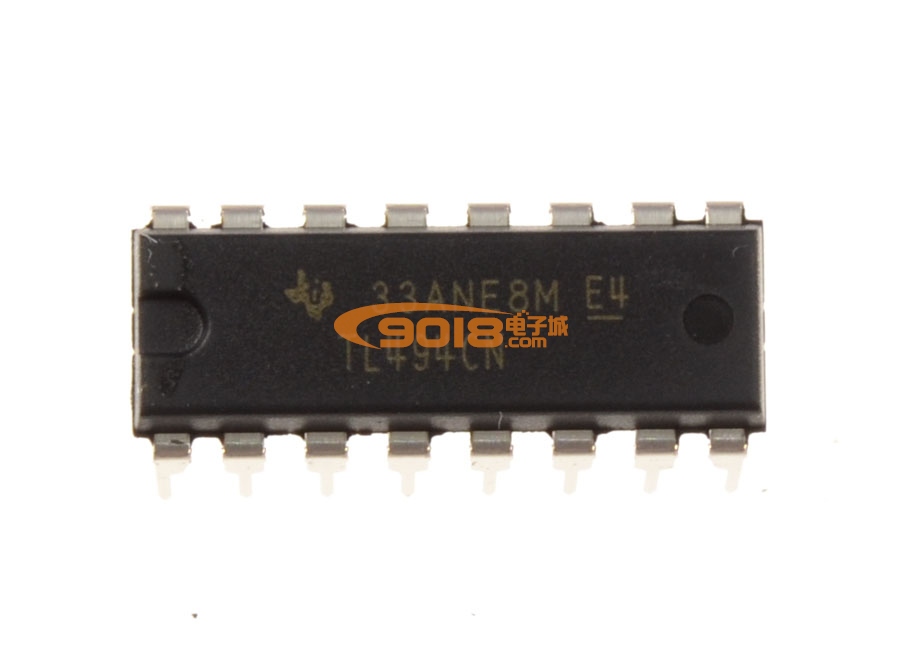

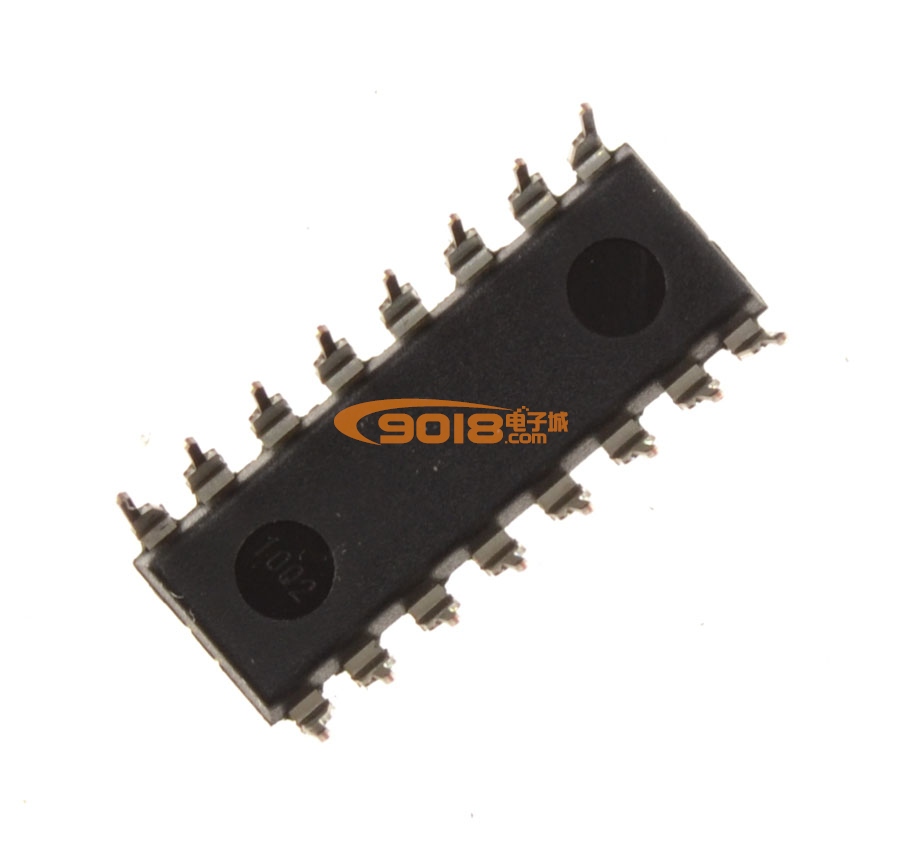

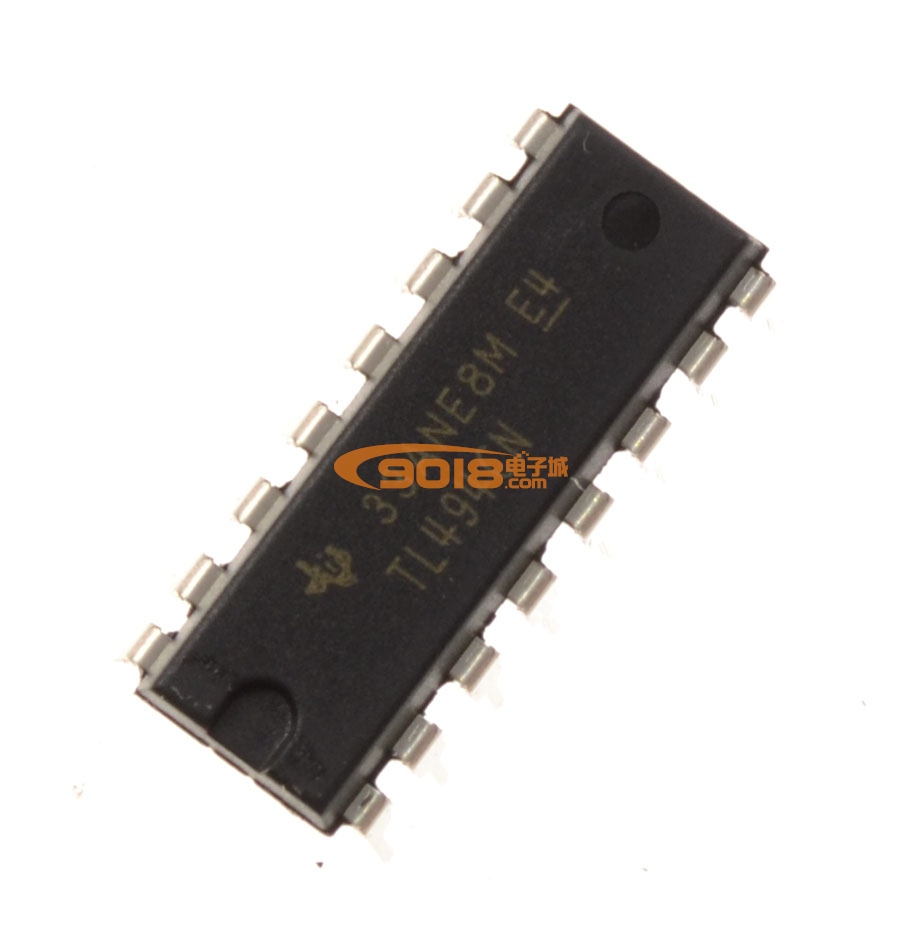

全新进口原装TI TL494CN TL494 直插 DIP-16 封装

商品货号:000880601

商品品牌:其它品牌

销 售 价:¥3.00 (不含配送费用)

我要购买: 个(限购 10000 个)

搭配商品

  • 全新原装IR场效应管 MOS管 IRFZ44N 220封装
    全新原装IR场效应管 MOS管 IRFZ44N 220封装
    销售价:¥3.00

全新进口原装TL494CN TL494 直插 DIP-16 封装

一、概述
是一种固定频率脉宽调制电路,它包含了开关电源控制所需的全部功能,广泛应用于单端正激双管式、半桥式、全桥式开关电源。TL494CN有SO-16和PDIP-16两种封装形式。

二、主要特征
集成了全部的脉宽调制电路
片内置线性锯齿波振荡器,外置震荡原件仅两个(电阻和电容)
内置误差放大器
内止5V 参考基准电压源
可调整死区时间
内置功率晶体管可提供500mA的驱动能力
推或拉两种输出方式

三、主要参数
计数器类型: Decade Counters
位数: 5
计数法: Asynchronous
计数顺序: Up/Down
工作电源电压: 2 V to 6 V
工作温度范围: - 40 C to + 125 C
封装 / 箱体: SO-16
封装: Tube

四、工作原理
是一种固定频率脉冲宽度调制电路,内置了线性锯齿波振荡器,震荡频率可通过外部的一个电阻和一个电容进行调节,其震荡频率如下:
输出脉冲的宽度是通过电容CT上的正极行锯齿波电压 与另外2个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门,当双稳触发器的时钟信号为低电平时才会被选通,即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大,输出脉冲的宽度将减小。
