多功能AT89C2051单片机六位数字时钟/秒表/倒计时/计数器电路电子制作套件/散件
商品货号：001544001
商品品牌：三彩
销 售 价：¥23.00 （不含配送费用）
- 印刷板+散件
-
3节7号电池盒 带开关 引出线 电池盖销售价：¥3.60
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
一、电路说明：
本套件以AT89C2051为核心器件，并配合所有的必须的电路，只具有上电复位的功能。显示部分主要器件为2位共阳红色数码管，驱动采用 PNP 型三极管驱动，各端口配有限流电阻，驱动方式为扫描，占用 P1.0～P1.6 端口。冒号部分采用4个3mm的红色发光二极管，驱动方式为独立端口驱动，占用P1.7端口。按键 S1～S3 采用复用的方式与显示部分的 P3.5、P3.4、P3.2 口复用。其工作方式为，在相应端口输出高电平时读取按键的状态并由单片机支除抖动并赋予相应的键值。迅响电路由有源蜂鸣器和 PNP 型三极管组成。其工作原理是当 PNP 型三极管导通后有源蜂鸣器立即发出定频声响。驱动方式为独立端口驱动，占用P3.7端口。
本套件采用直流5V供电，也可以采用三节1.5V的电池串联后供电，套件中不含电源和电池盒。
本套件中的单片机程序已经写入，源代码一概不提供。
二、使用说明：
S1为功能选择按键，S2为功能扩展按键，S3为数值加一按键。操作时，连续短时间(小于1秒)按动S1，即可在以上的6个功能中连续循环。中途如果长按(大于2秒)S1，则立即回到时钟功能的状态。以下为功能调节说明：
1、时钟功能：上电后即显示10：10：00 ，寓意十全十美。
2、校时功能：短按一次S1，即当前时间和冒号为闪烁状态，按动S2则小时位加1，按动S3则分钟位加1，秒时不可调。
3、闹钟功能：短按二次S1，显示状态为22：10：00，冒号为长亮。按动S2刚小时位加1，按动S3则分钟位加1，秒时不可调。当按动小时位超过23时则会显示--：--：--，这个表示关闭闹钟功能。闹铃声为蜂鸣器长鸣3秒钟。
4、倒计时功能：短按三次S1，显示状态为 0，冒号为长灭。按动S2则从低位依此显示高位，按动S3则相应位加1，当S2按到第6次时会在所设定的时间状态下开始倒计时，再次按动S2将再次进入调整功能，并且停止倒计时。
5、秒表功能：短按四次S1，显示状态为00：00：00，冒号为长亮。按动S2则开始秒表计时，再次按动S2则停止计时，当停止计时的时候按动S3则秒表清零。
6、计数器功能：短按五次S1，显示状态为00：00：00，冒号为长灭，按动S2则计数器加1，按动S3则计数器清零。

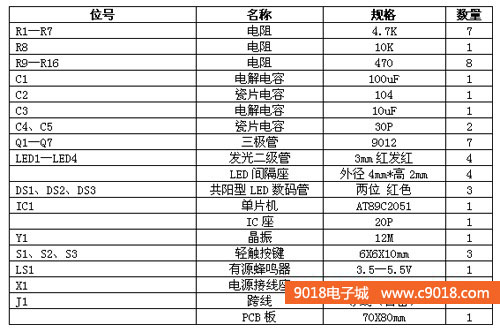

三、元件清单：

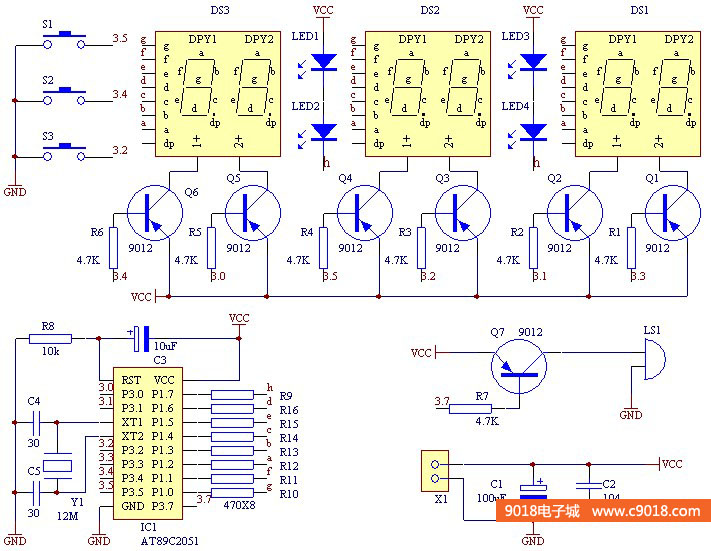

四、电路原理图：

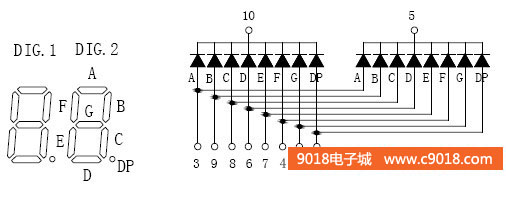

五、二位数码管引脚图：

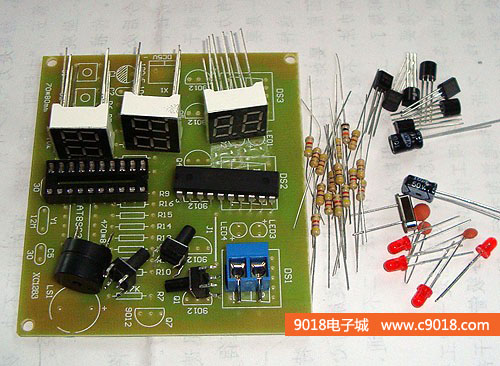

六、未焊接的散件图：

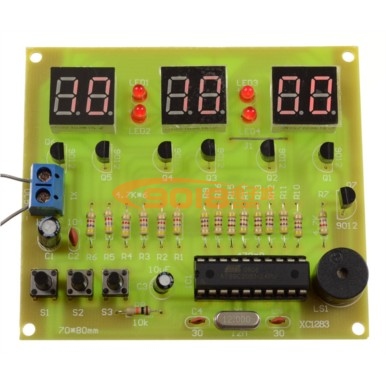

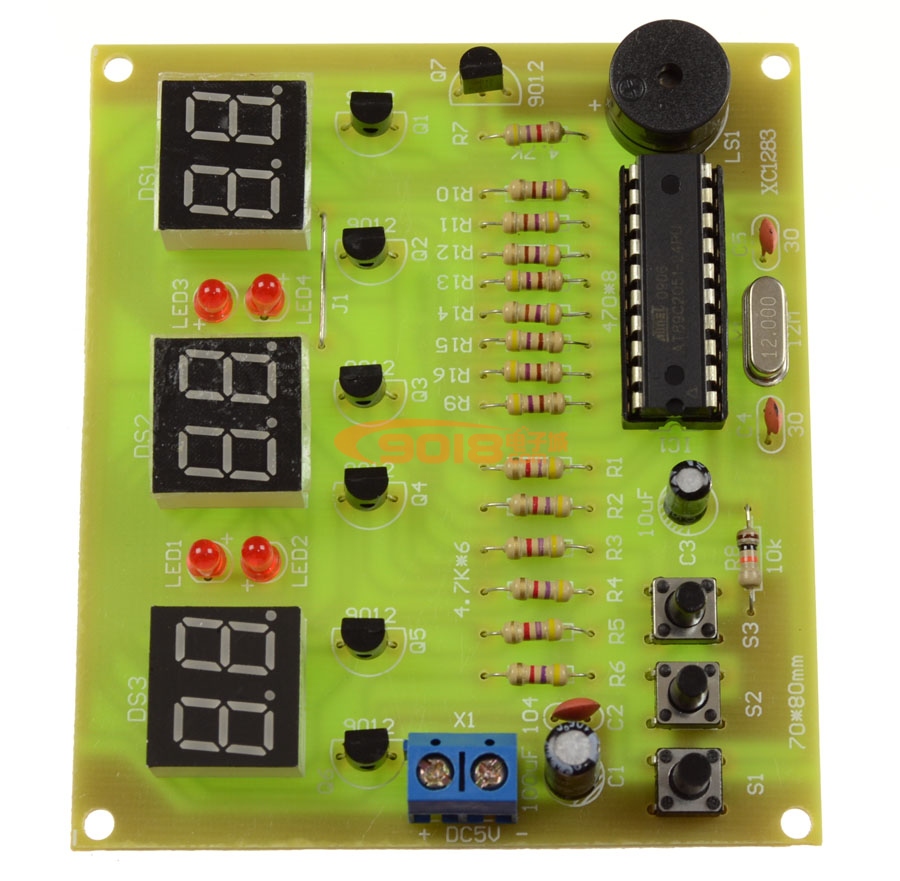

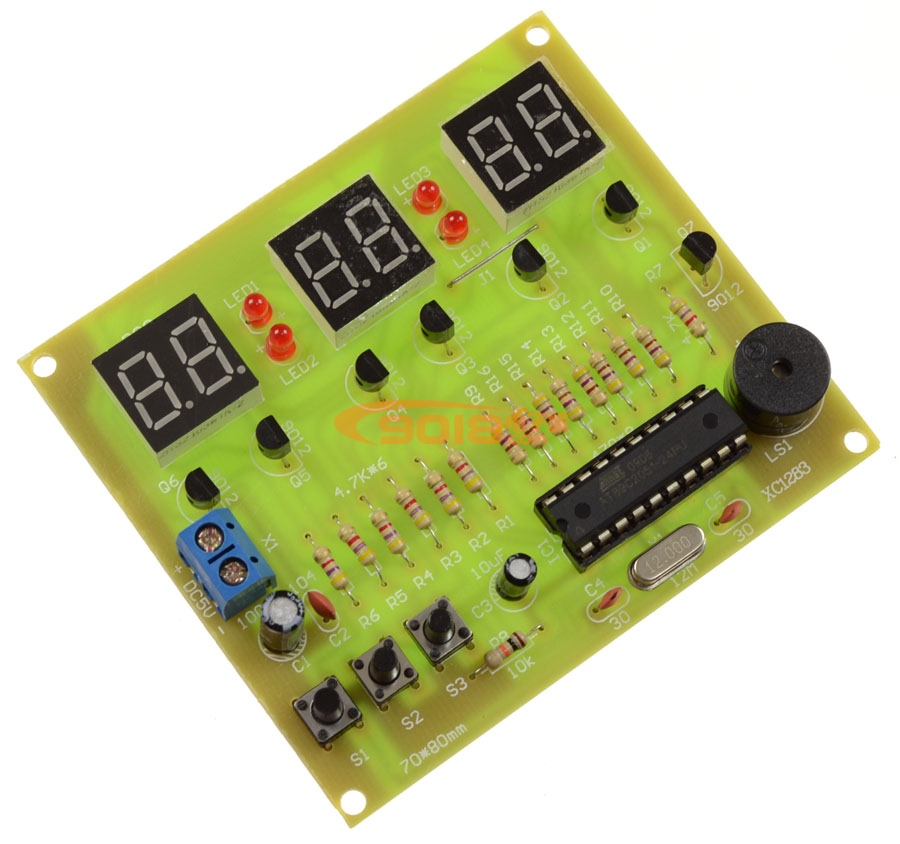

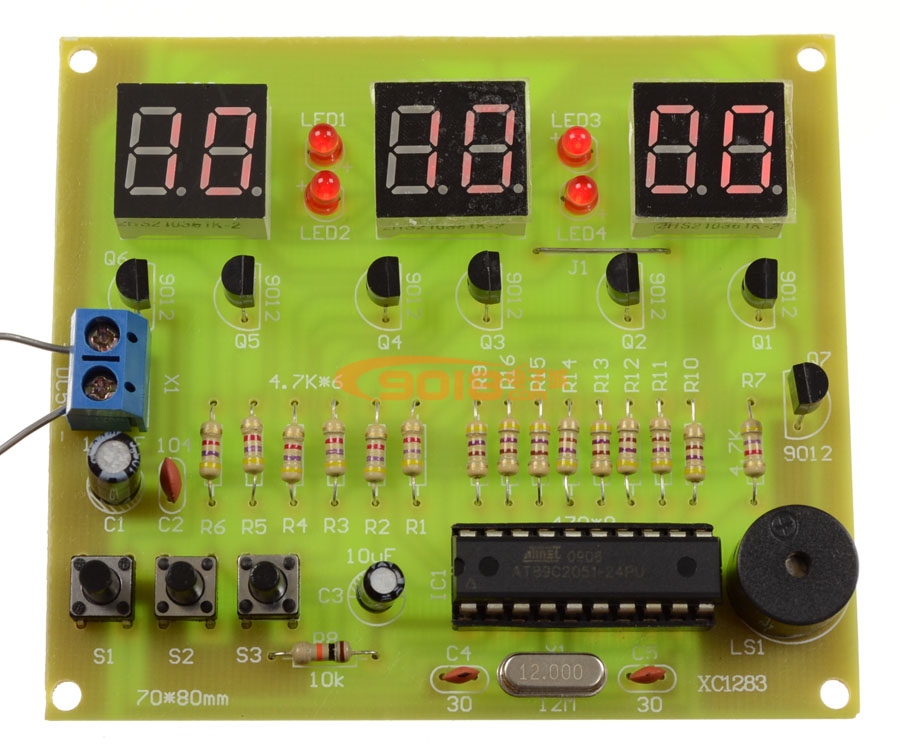

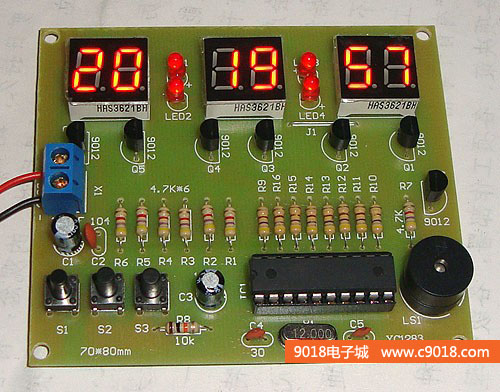

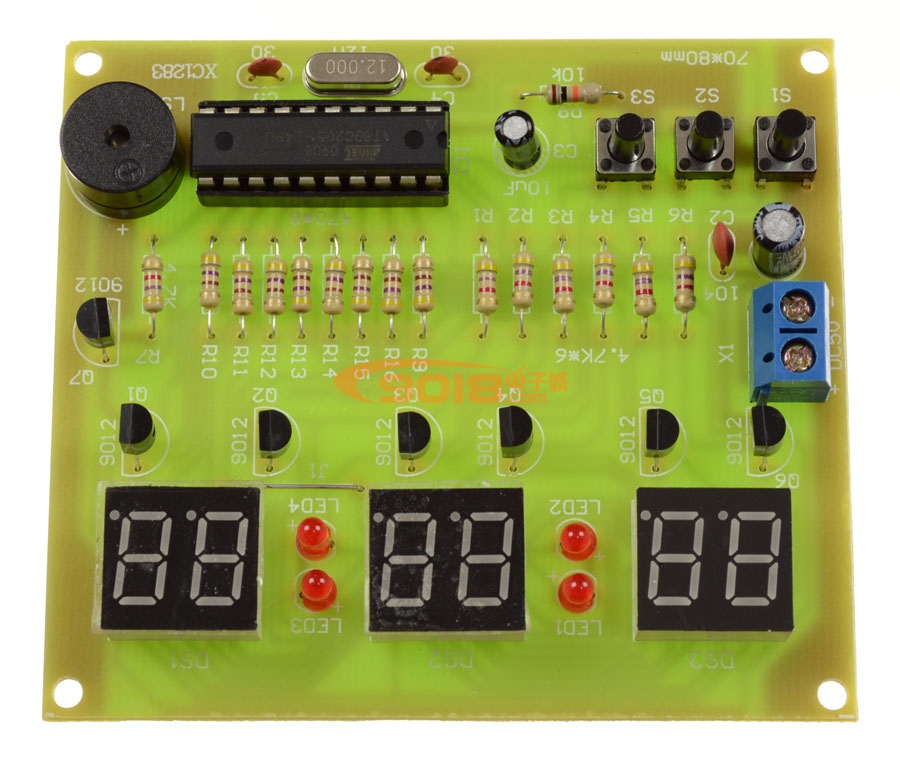

七、焊接好的成品图：
-
