数字式KT0803调频发射模块

数字式KT0803调频发射模块

这款是我们根据多年的用户反馈和实际经验改良的最新产品，采用SOP16封装的DSP调频立体声发射芯片KT0803L加单片机控制，具有频率稳定、精度高的优点，彻底杜绝了分立元件容易跑频的问题，产品出厂前都经过两次频谱仪测试和实际监听测试，确保每一片都是合格品！

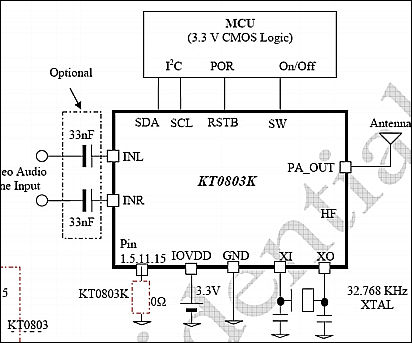

KT0803芯片资料：

数字式KT0803调频发射模块

高集成
- 零外部器件
- SOP 16芯片取代有外部器件的传统发射模块
- 支持1.6V到3.6V的电源供电
高性能
- 运用数字PLL和DSP技术使各项指标超过专业FM发射设备
- 高信噪比 > 60dB，低失真度 < 0.1%
低成本
- 高成品率，无需外部器件调试
- 接口简单调试迅速
- 同一设计支持全世界应用
低EMI
- 宽带宽PLL抑制对外界干扰
- 发射功率可调
低功耗
- 全集成CMOS工艺
- 工作电流 < 12毫安
- 待机电流 < 1 微安

最新FM模块特点：

1、模块上我们使用手机的微型高灵敏度话筒，灵敏度高，声音清晰，模块上电后，即可成为FM无线话筒，可以听到环境声音或人的讲话。

2、该模块还可以发射立体声信号，记得在好几年前，我们经常会使用BA1404立体声发射芯片+38KHz的晶振方案来发射立体声信号，但我们现在所使用的方案稳定性远远大于BA1404，使用的IC完全是数字式的工作模式，不再使用模拟电路组合的方式，因此，频率非常稳定，几乎没有任何飘移现象发出，至少我们测试到现在还没有发现一例有发生频飘的客户反馈信息。当您要发射立体声信号时，如来自CD机、MP3、MP4播放器等音源时，只要使用音频线插入模块的立体声发射输入孔即可，大小和耳机插孔一样。例如在车上，当您的MP3和FM发射模块相连发射立体声信号时，您可以使用汽车自带的收音机将其信号收下，那么FM发射模块则成为了一个FM无线转发器。

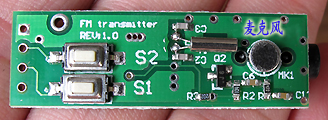

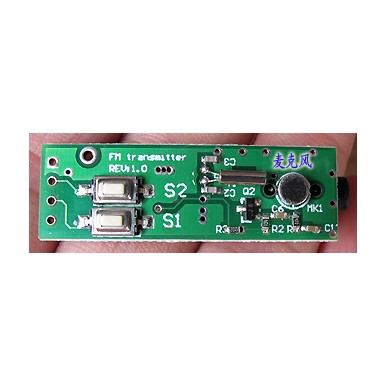

3、FM发射模块频率可调！出厂默认频率90.05MHZ。记得，以前我们经常会用电位器或可调电感来进行频率值的调整，此类调整可以说是频率大概值的一个调整，并不能非常精确地调到某个频点上，毕竟可调电感或电位器元件本身有误差问题，而且用螺丝刀调也存在一个机械应力的过程。现在在这款FM发射模块上，我们使用贴片按键触点式开关的方式来进行频率的调整，我们在模块上设计了两个按键，S2是频率增加的按键，S1是频率减小的按键，每按一次按键，频率会以0.5MHz的步进值进行调整，当然我们也可以精确到0.1MHz的频率来进行步进，我们现在出厂时的设置步进值为0.5MHz，如果您需要更改步进值可以和我们联系进行更改，假如您需要将FM发射模块的频率值进行固定，也可以联系我们进行设定更改。

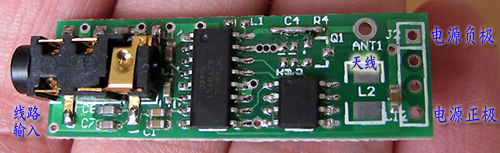

模块的体积只有13*41*9毫米，模块使用时只要焊接三根线。工作电压为2.4～3.3V，注意正负极不要接错哦！您只要使用两节干电池，或者是充电电池就可以让发射片正常工作了！发射电流为25～40mA，如果您输入的电压更高，必须加稳压装置，例如采用3.7V锂电池供电时可以串入一个IN4007二极管降低0.7V电压即可。

天线只要采用长度大于70厘米的导线就能获得较好的效果，接收可以采用普通调频收音机、手机、汽车音响等具有FM接收功能的收音机即可！

本品在测试中，曾经穿透五道墙体，效果依然很好！实际的发射距离和周围环境有较大的关系，开阔地发射距离比钢筋混凝土的环境要远一些！可以用于环境声音监听、无线通话、宾馆声音拾取、防盗等功能！

调试技巧：

发射模块用两节干电池供电，工作电流约25毫安，用一根1米的导线作为发射天线，接收机建议用手调谐的收音机搜索比较容易发现信号，或者电调谐的自动搜索，一定要避开当地的电台频率，确定大致频点后可以用电调谐的收音机手动步进频率搜索，有些自动搜索的调频收音机灵敏度较低，可能自动搜索会收不到信号，也可以将收音机设定到一个没有电台的频率的频点上，然后给发射模块通电，手动增加或者减少频点，每次停留2秒以上，也能找到频点。

1、工作电压2.4～3.3V ，工作电流40mA@3.3V，25mA@2.4V
2、发射频率范围 88MHZ～108MHZ，发射频率覆盖整个FM频段，通过按键调节。
3、发射频段间隔出厂默认0.1MHz，可以修改单片机程序可以实现其他频率步进。
4、体积小巧，面积相当于口香糖的一半还要小。
5、使用一段导线作为天线，天线的长度根据实际监听环境额可以适当增加或是减小！
6、采用数字式调节方法，频率循环调节，不用担心频率超出接收范围。
7、发射片和调频FM收音机在测试和使用时，没有距离限制，远到50米，近到几厘米，不会因为距离近而产生啸叫声。
8、发射频点默认90MHZ，稳定精确，自动搜台即可捕捉，使用更方便。
9、发射距离为几厘米到50米，一般有遮挡的话在30米左右。和天线周围的环境也有很大关系，发射高度越高，周围钢筋和混凝土结构越少，发射效果和距离越好。开阔地方当然就最好了！
