1、电路说明:
LED1是红外发射二极管,D1是红外接收二极管,当有物体反射时,LED1发出的红外线被D1接收,经过LM393的放大,从1脚输出低电平,触发由NE555组成的单稳态触发器,在NE555的3脚输出高电平驱动三极管9013饱和导通,继电器K得电吸合,其常开出头闭合,用来控制用电器(如水龙头的电磁阀)动作。电路中RP1用来调节红外接收的灵敏度,顺时针调节灵敏度降低,逆时针调节灵敏度升高;RP2可以调节继电器的吸合时间,此电路延时时间为0-6秒,时间的长短与RP2和C3有关。
反射距离与物体表面反光程度和红外接收灵敏度有关,灵敏度调的太高容易受到光线和电磁波干扰,一般反射距离为20厘米左右。

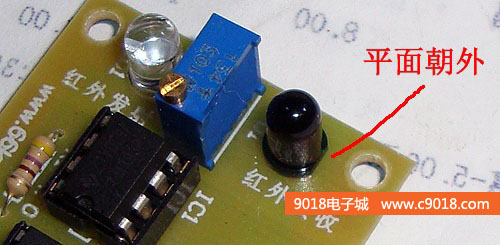

注意:PCB中的D1极性印反了,安装时请参考下图:

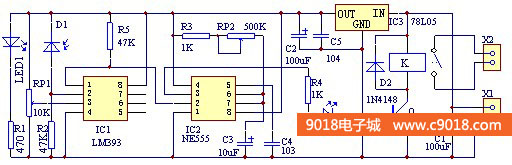

2、电路原理图:

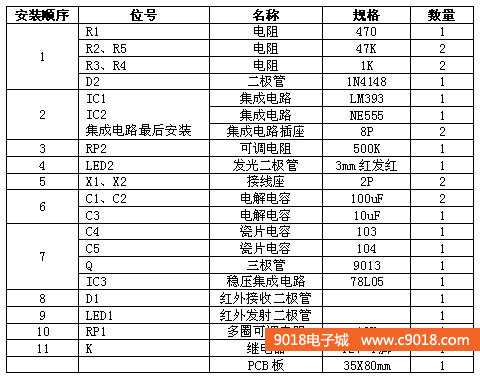

3、元件清单:

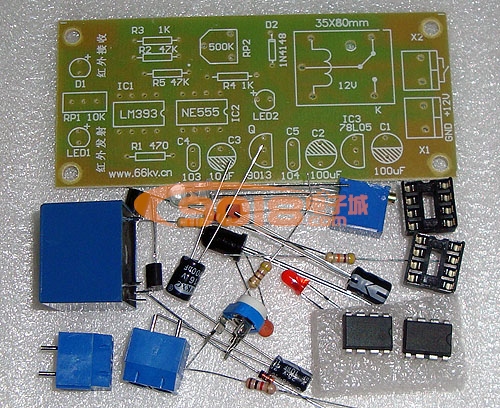

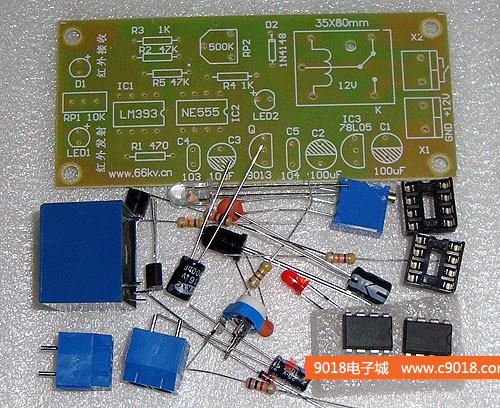

4、未焊接的散件图:

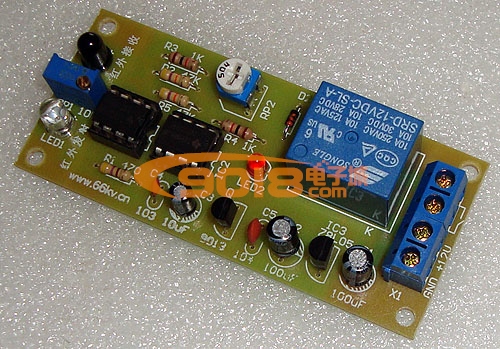

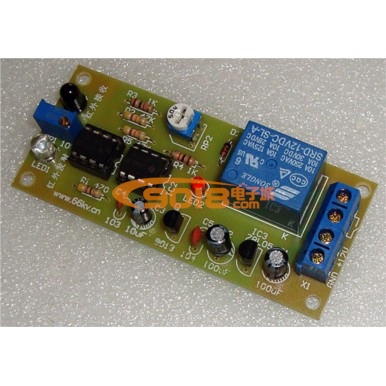

5、焊接好的成品图:

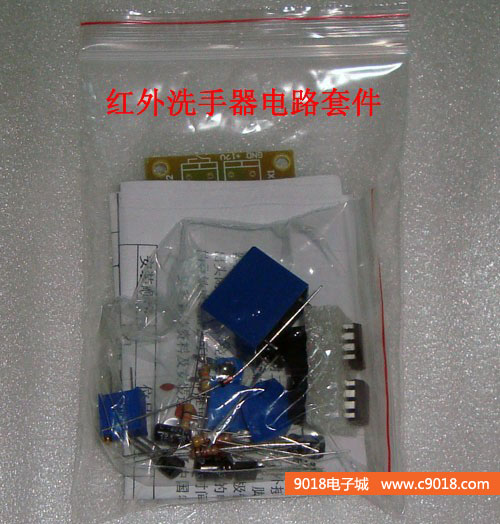

6、套件包装图:
