DC12V/250W大功率升压恒压恒流电源板/LED电源驱动模块/车载笔记本电源

商品货号：001925101

商品品牌：国产

销售价：¥38.00 （不含配送费用）

我要购买：个（限购 100 个)

商品详情

配送费用

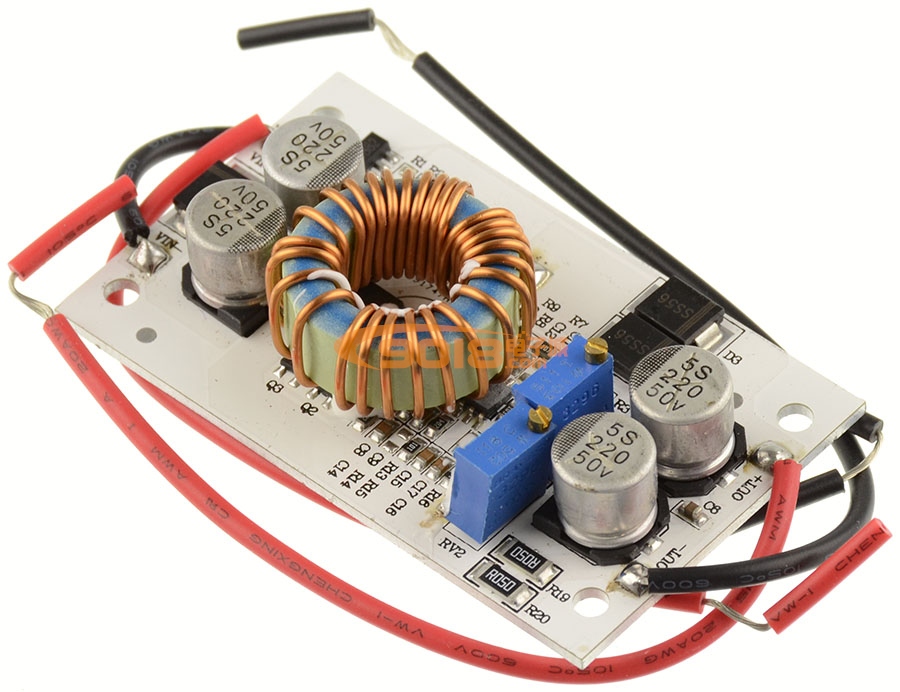

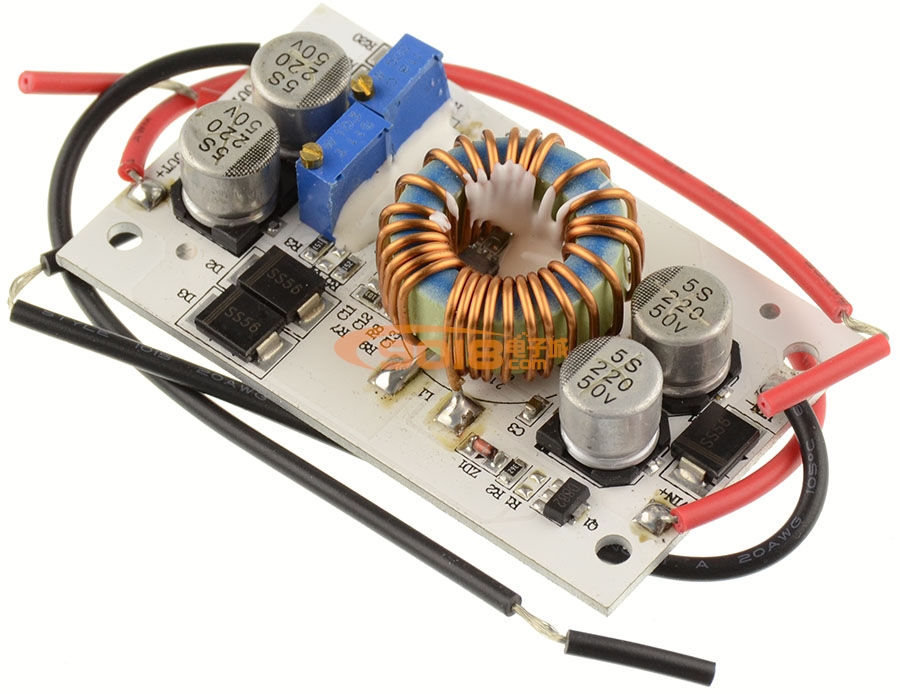

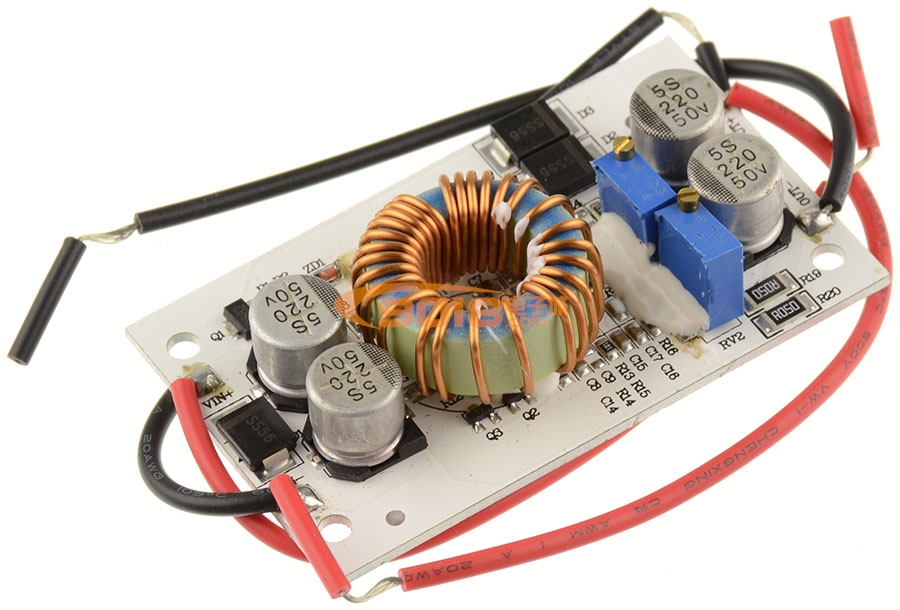

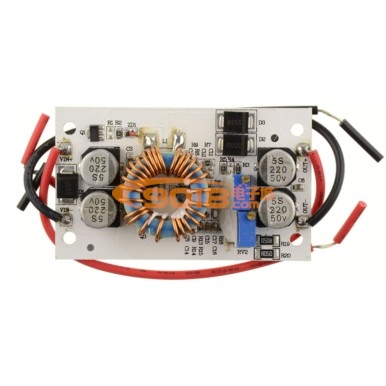

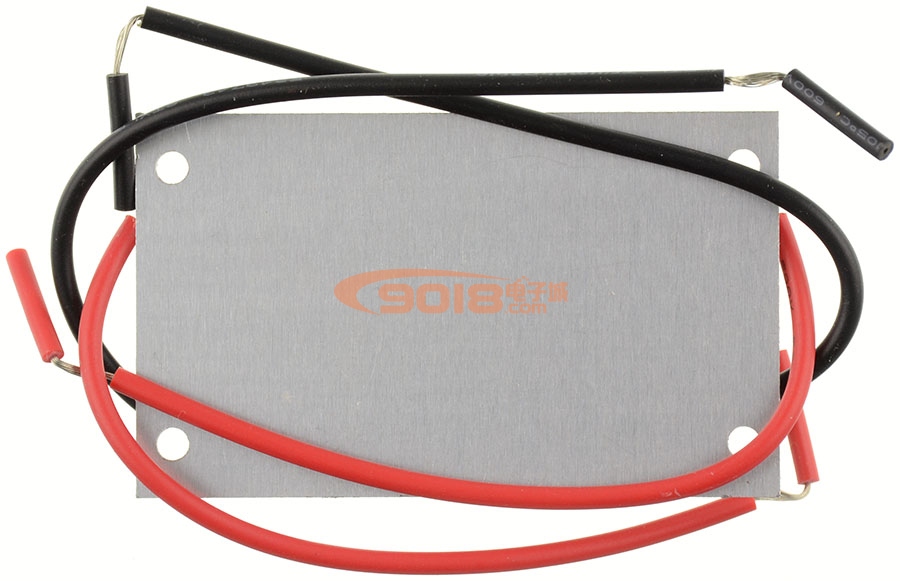

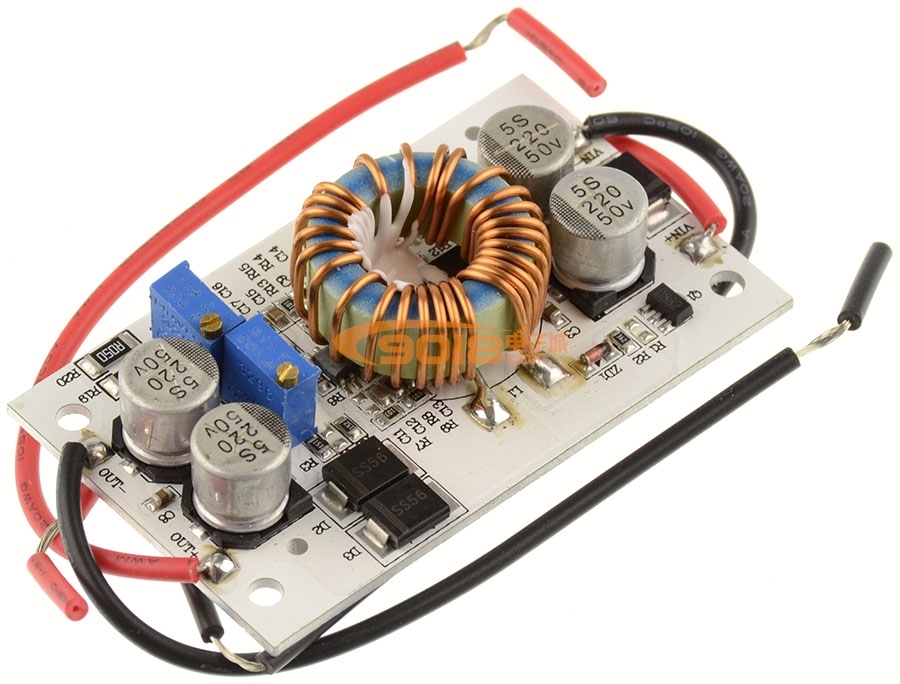

本电源采用进口电源管理芯片设计，具有可靠性高，浪涌电流小，体积小（长70MM*宽36MM*高13MM）效率高达96%,功率最大250W。同时铝基板设计又方便安装，板的背面可以直接平贴在金属外壳上散热。减少设备空间。

【模块名称】250W升压恒流模块
【模块性质】：非隔离升压模块（BOOST）
【输入电压】: DC8.5V-48V
【输入电流】：10A（MAX）超过8A请加强散热
【静态工作电流】：10mA(12V升20V时,输出电压越高静太电流会有所增加)
【输出电压】：10-50V连续可调
【输出电流】：10A MAX 超过6A请加强散热（与输入、输出压差有关，压差越大输出电流越小）
【恒流范围】：0.2-8A
【输出功率】：=输入电压*10A，如：输入12V*5A=60W，输入24V*5A=120W，输入36V*5A=180W，输入48V*5A=240W；
　　　　　　　如需更大功率，可以两个模块并联使用，比如输出要10A，可以用两个模块并联，把每个模块的电流调到5A即可。
【工作温度】：-40~+85度(环境温度过高时请加强散热)
【工作频率】：150KHz
【转换效率】：最高96%（效率与输入、输出电压、电流、压差有关）
【过流保护】：有（输入超过13A，自动降低输出电压，有一定范围误差。）
【输入反接保护】：有（小于5A 如需要更在的反接电流请在输入串入二极管）
【安装方式】：4颗3mm螺丝孔
【接线方式】：接线输出
【模块尺寸】：长70mm宽36mm高13mm
【模块单重】：50克

一、输出电压/电流调节方法：

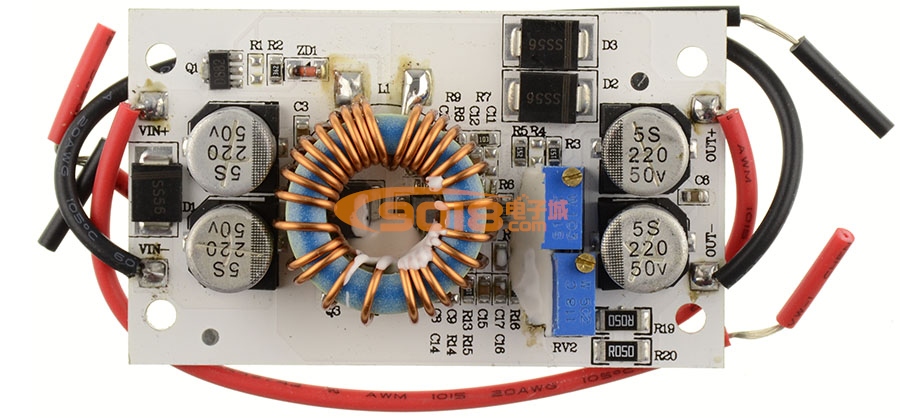

1、调节RV1电位器，跟据您的电池或LED、把输出电压设定到您需要的电压值。如10串LED电压调37V。

2、顺时针调RV2电位器30圈左右，把输出电流设定为最小，接上LED，调RV2电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调RV2至您所需的电流，（用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。）请不要用短路的方式调电流，升压模块的电路结构不能用短路的方式调。

应用范围：

1、DIY一个稳压电源，输入12V便可，输出可以12-50V可调。

2、为您的电子设备供电，可以跟据您的系统电压设定输出值。

3、做为车载供电电源，为你的笔记本电脑，PDA或各种数码产品供电。

4、DIY一个大功率笔记本移动电源：配上大容量12V的锂电池组，让您的本本走到哪就能亮到哪。

5、太阳能电池板稳压。

6、给蓄电池、锂电池等充电。

7、驱动大功率LED灯。
