昊极6710/0.8Nm盘式永磁三相直流无刷电机/马达有感带霍尔全金属版

商品货号：001989301

商品品牌：昊极

销售价：¥498.00 （不含配送费用）

配置：未选择

含霍尔选中

轴型：未选择

实心轴（转子前出轴）选中
实心轴（定子后出轴）选中

您已选择：请选择配置、轴型

我要购买：个（限购 100 个)

商品详情

配送费用

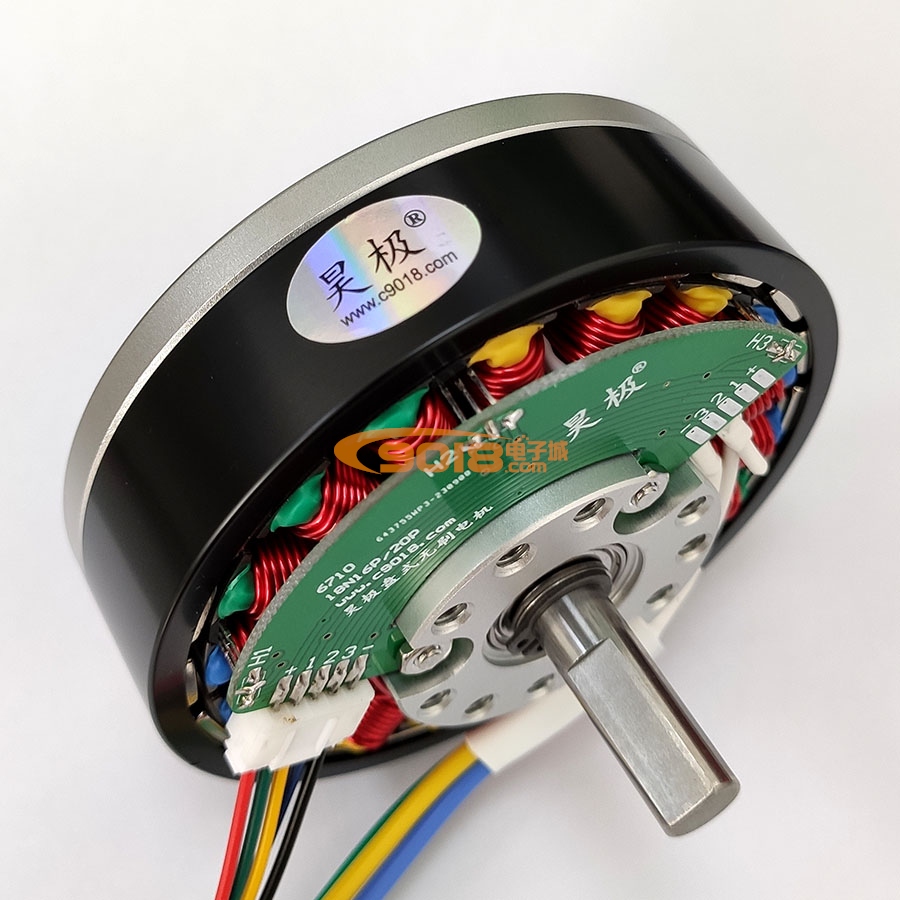

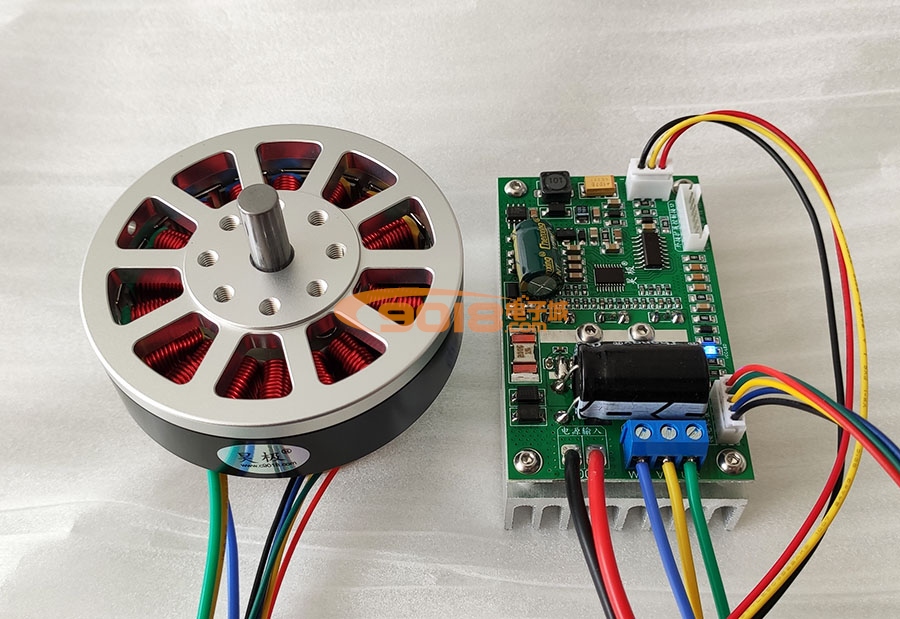

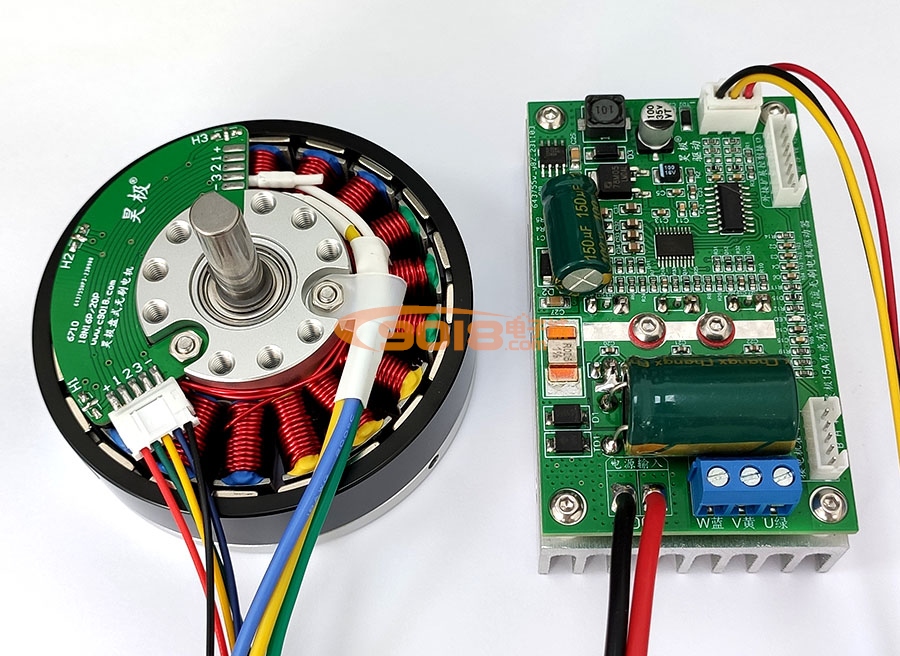

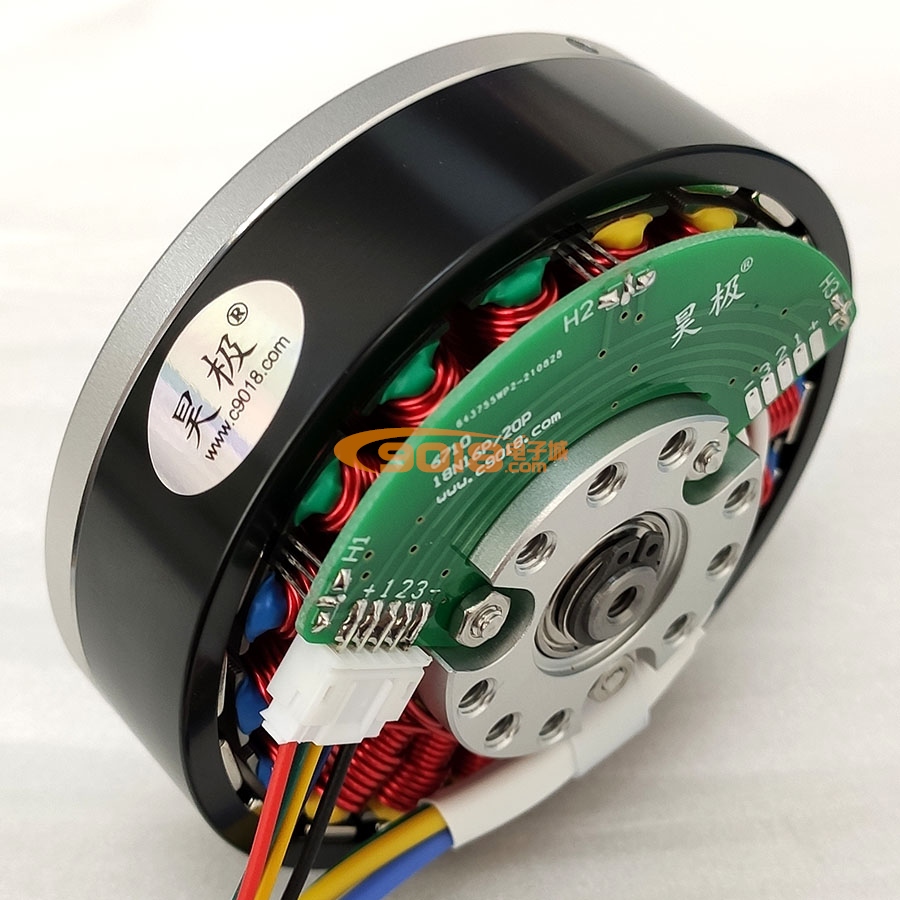

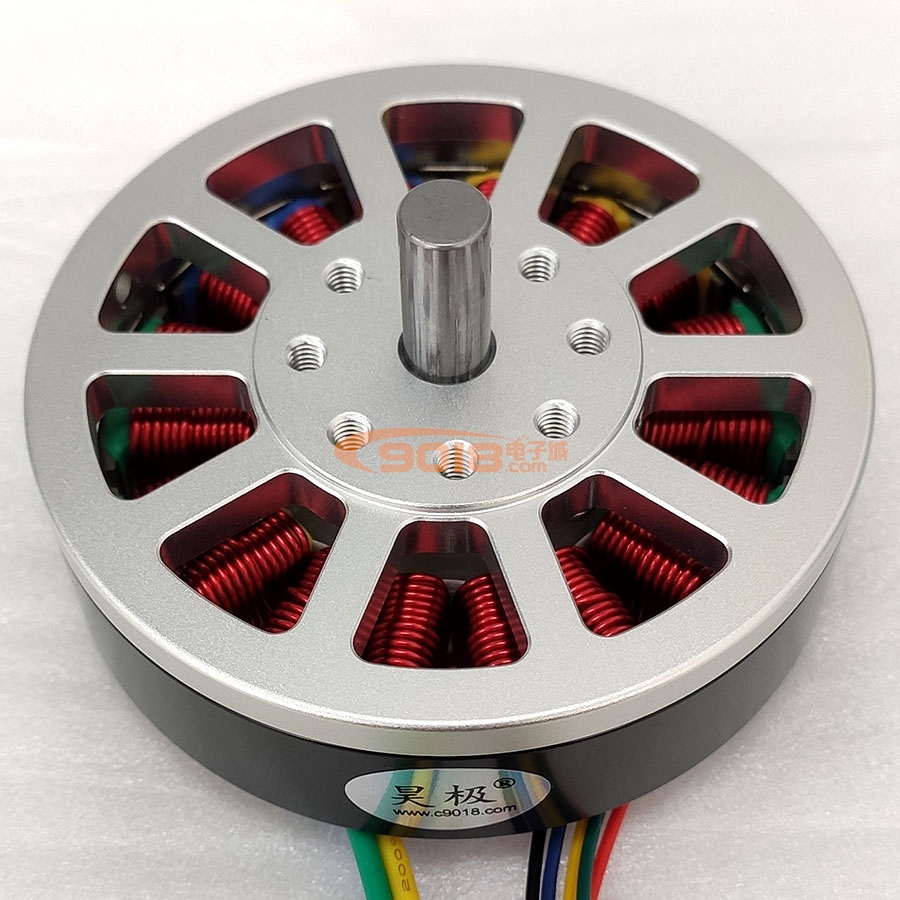

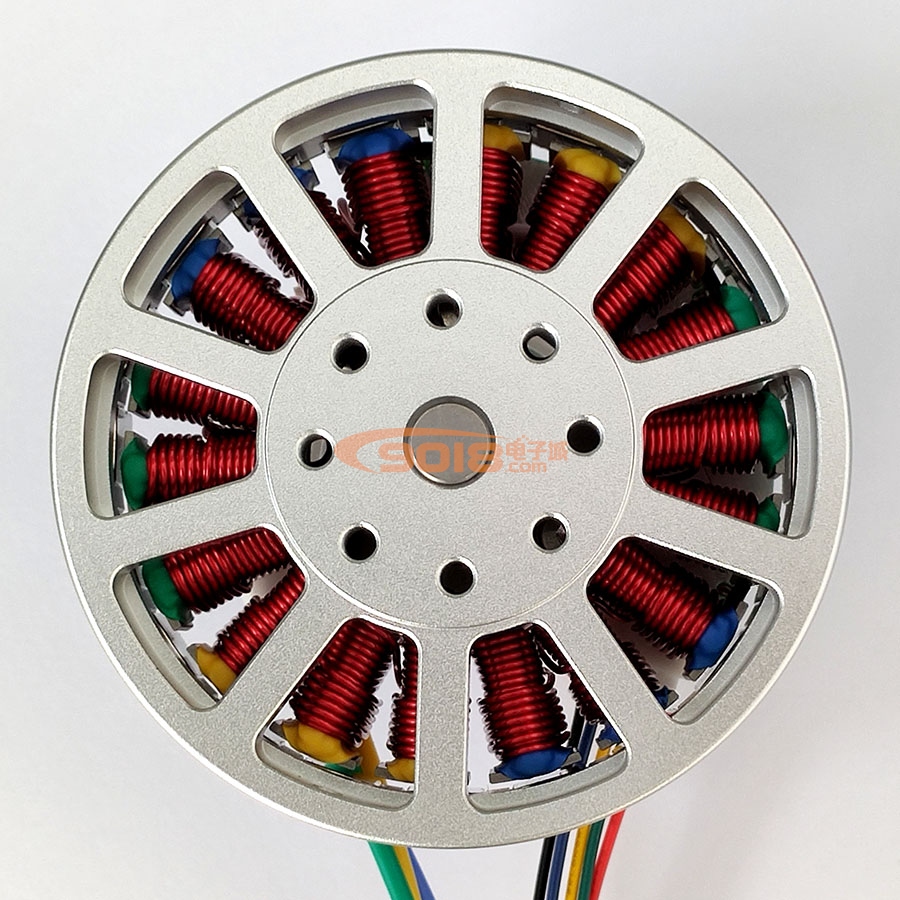

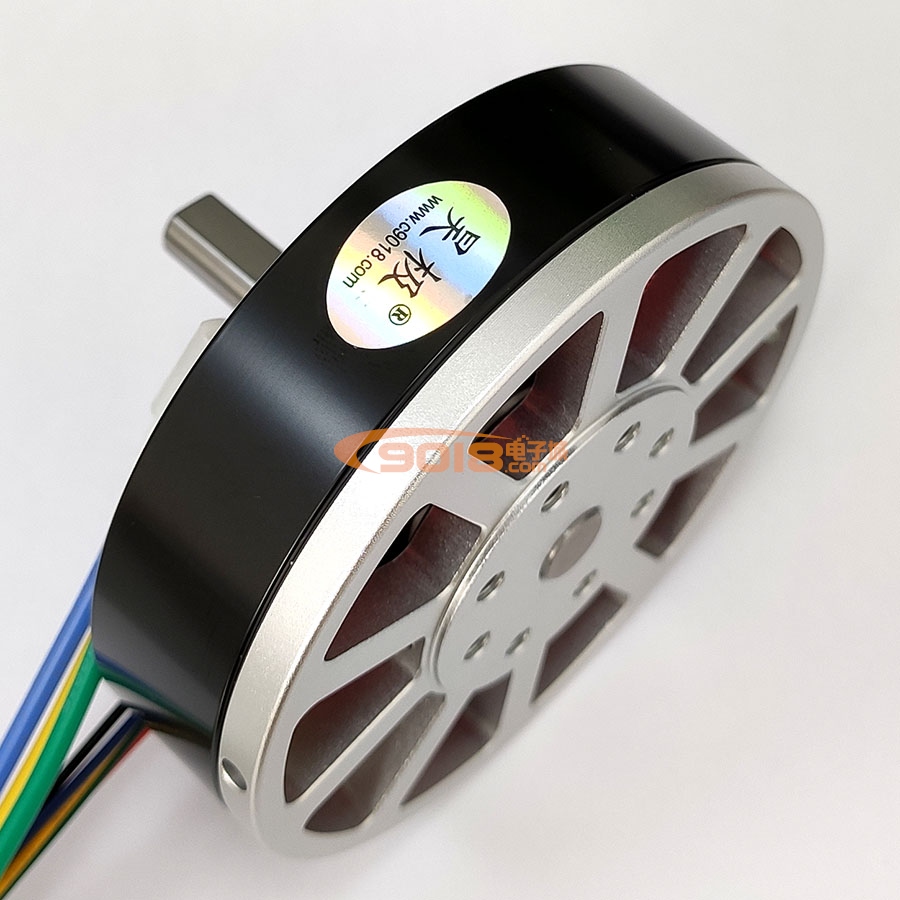

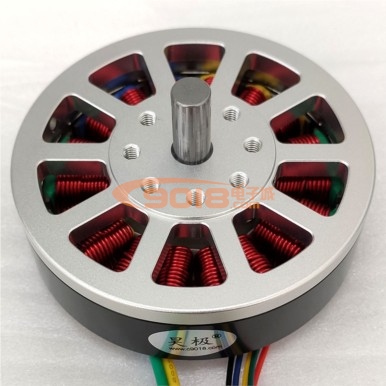

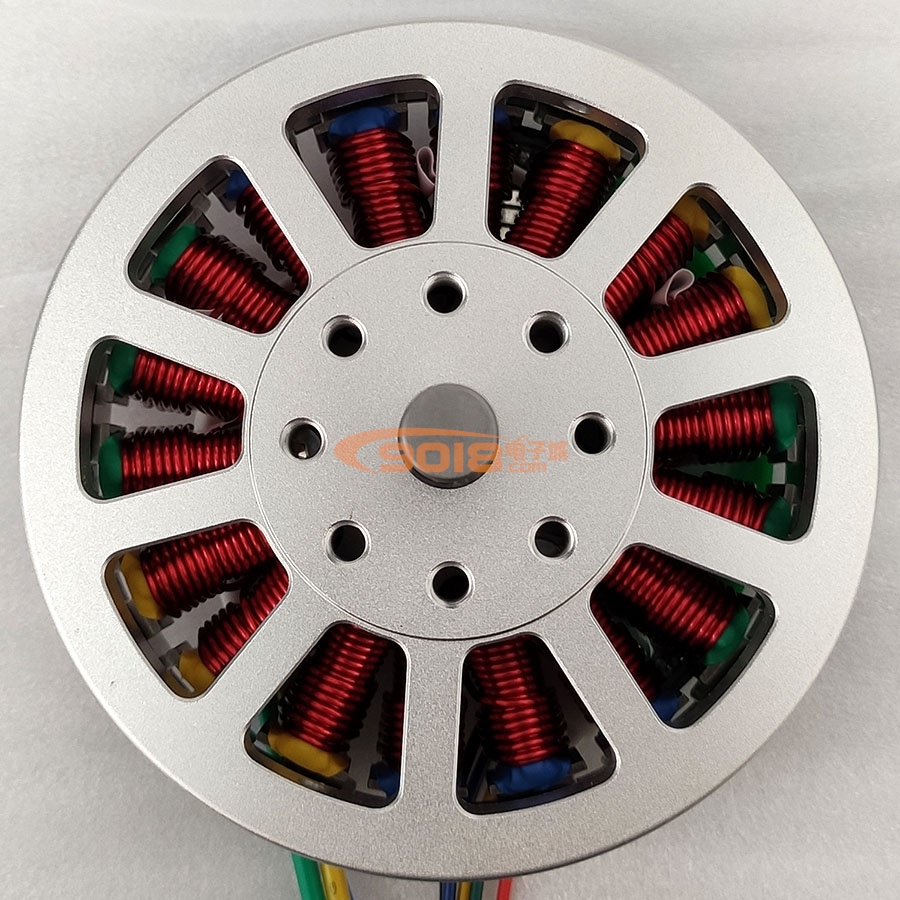

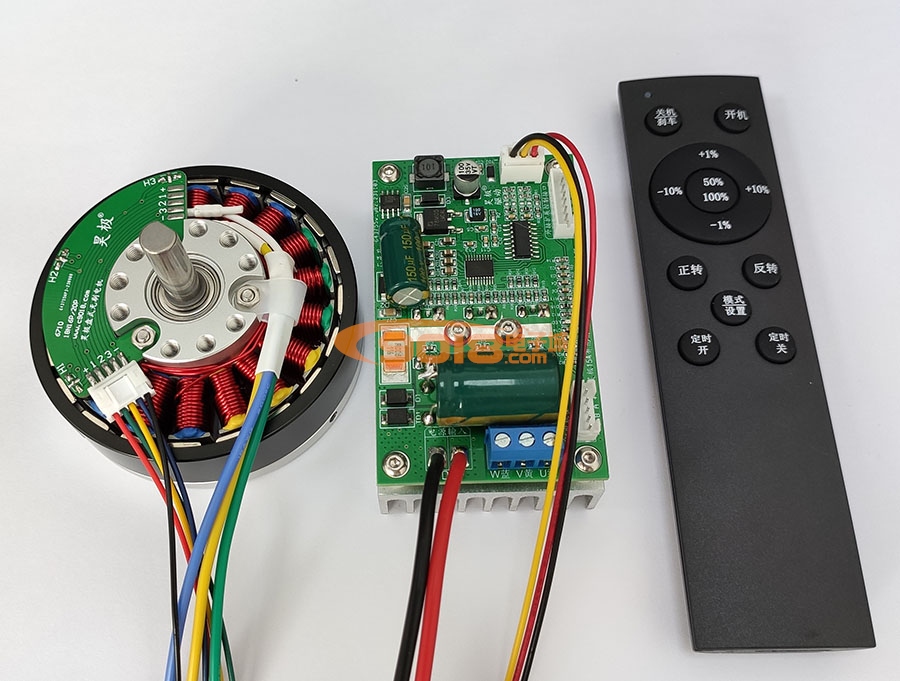

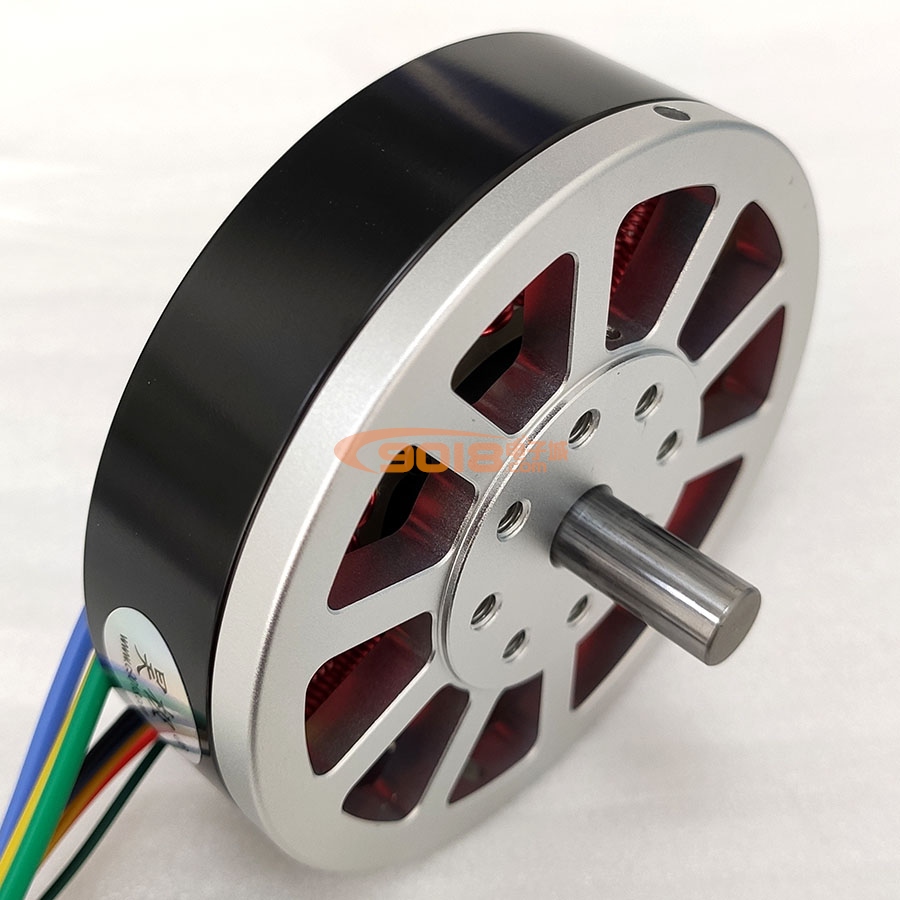

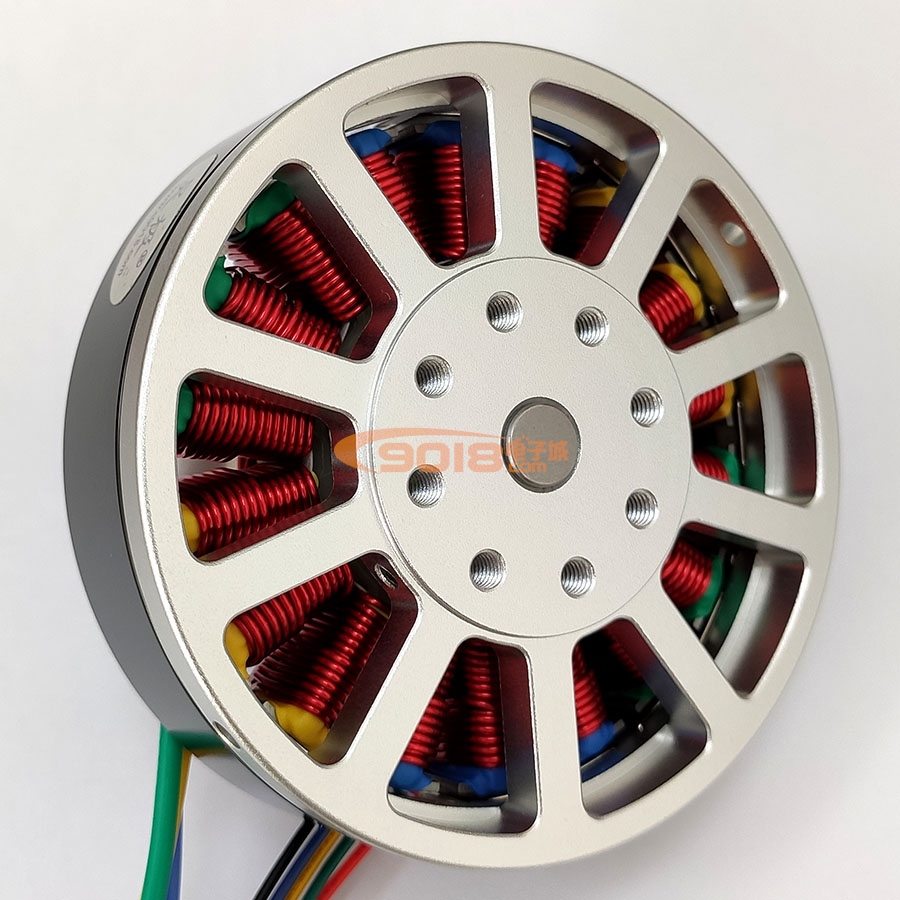

这是一款高效率、高功率密度的有感有霍尔永磁直流无刷电机，最大额定输出扭矩0.8Nm，系自主研发原创作品，切勿抄袭。本品外形直径78MM，扁平超薄型，厚度仅31.3MM（不含出轴），全金属外壳。本电机为永磁式三相直流无刷电机，需加购适配的无刷电机驱动器方可使用。同时这也是一款发电机，接受外力传动（如水力、风力、手摇、跑步机、斯特林发动机等）时可输出三相交流电，加接三相整流桥即可转换成直流使用，给电瓶充电。因本电机结构简单，拆卸和组装方便，安装固定方式灵活多变，可多个同轴并联获得多倍功率输出。转轴底部端面有一个M4丝孔，可用于安装磁性编码器磁环（如AS5048、TLE5012等低成本磁编码器，可测量转子位置角度），再适配ODrive之类的开源直流伺服驱动器，整合成一套直流伺服无刷驱动方案，是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选。

配图仅供参考，产品迭代更新优化升级，实物细节可能会所不同，请购前知晓。谢谢！

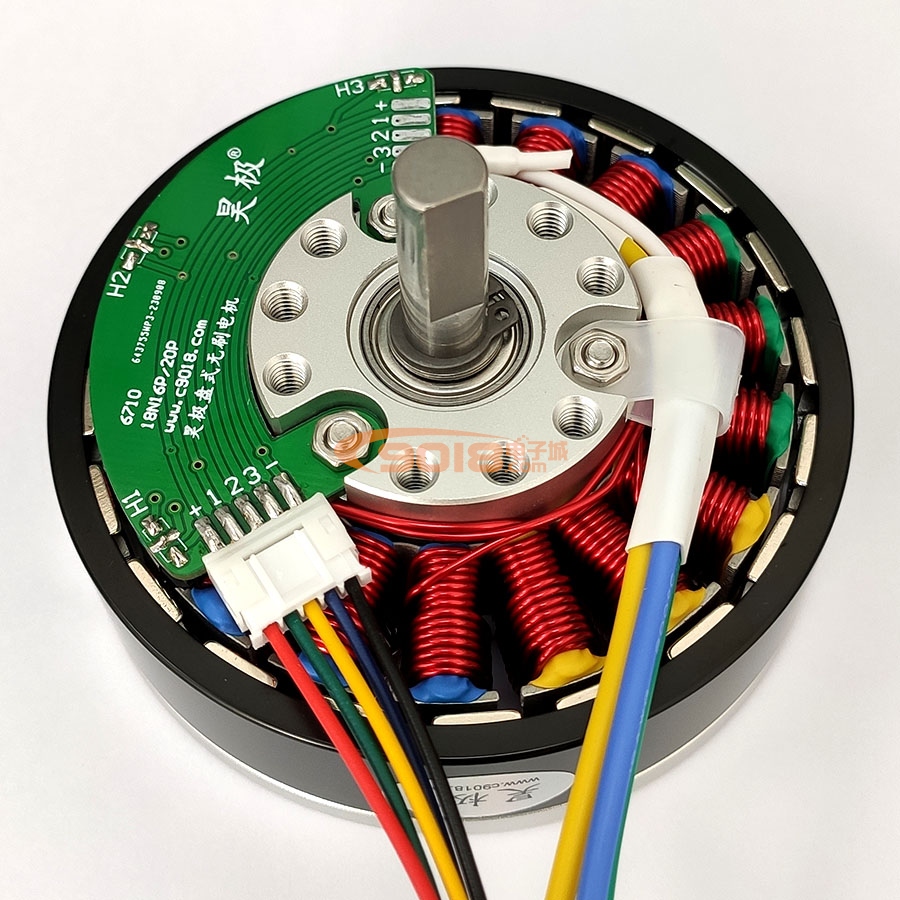

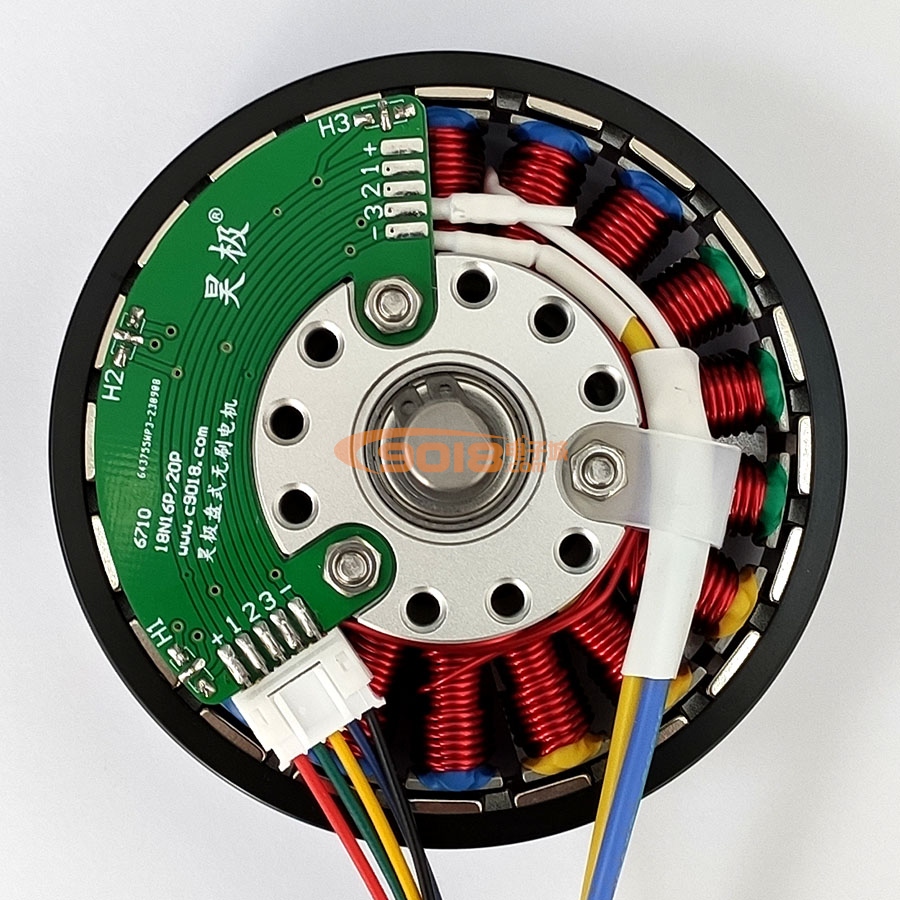

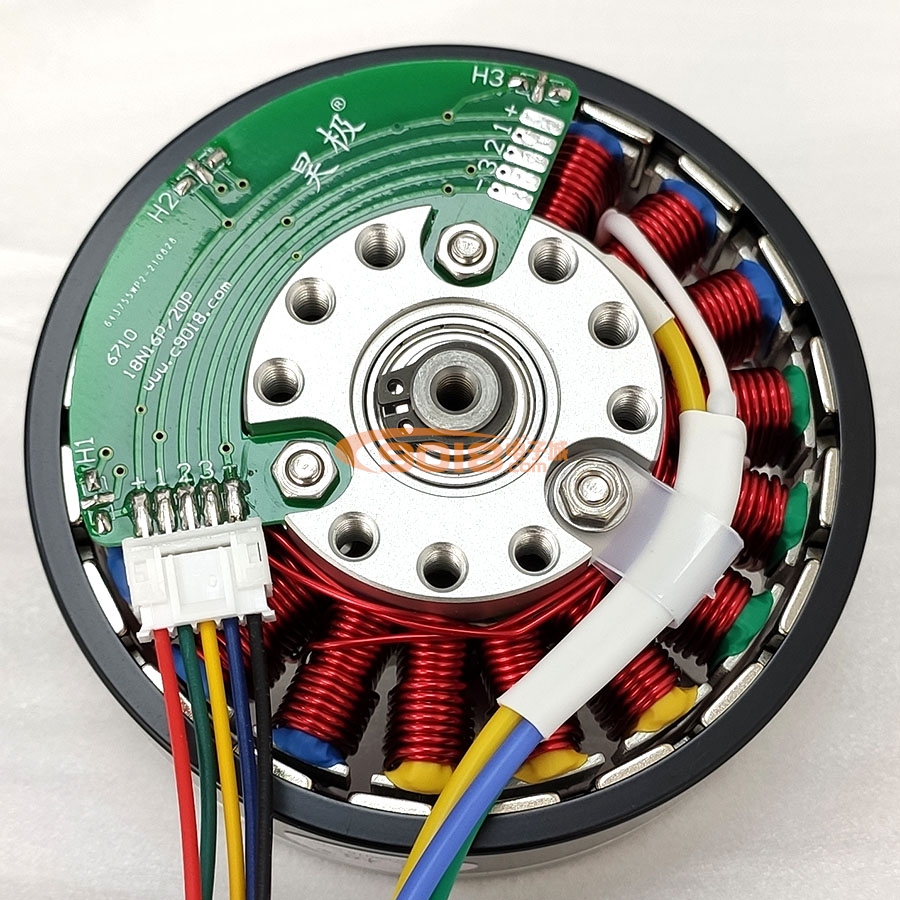

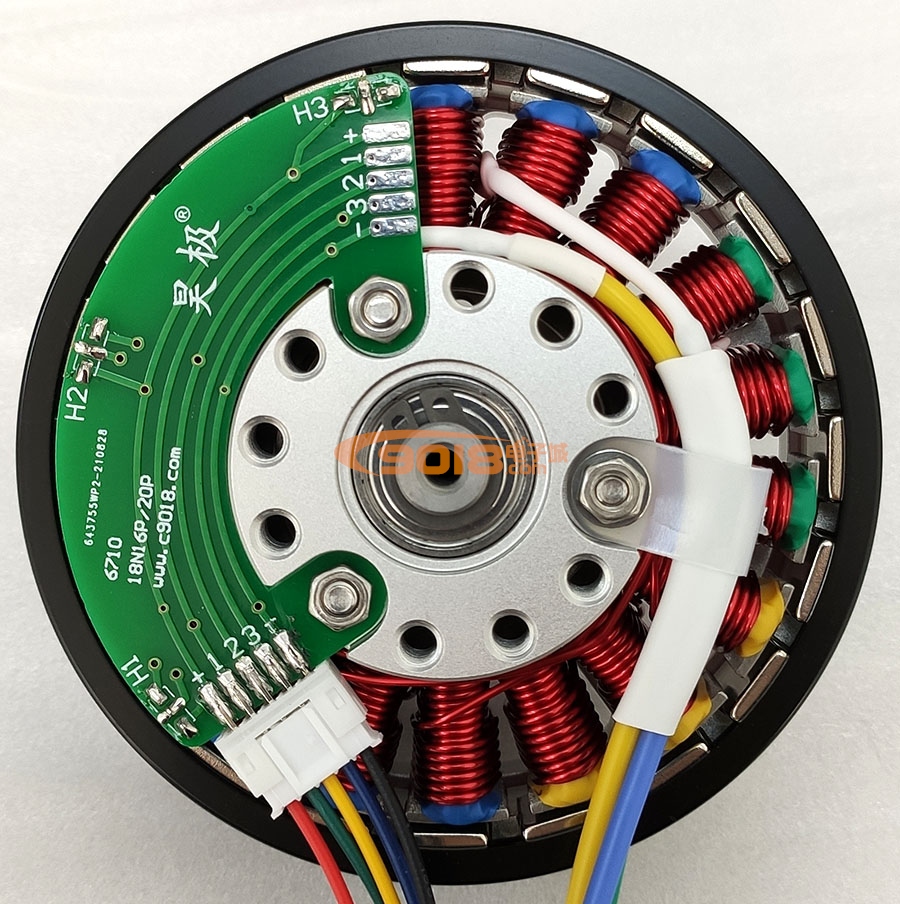

本品采用标准磁路设计，外壳与定子构成磁通回路有效地提升电磁转矩，加上优秀的极槽组合，最大限度提高电机综合性能。定子采用霍尔嵌入式定位槽设计，使霍尔元件能够准确地测量转子位置，令三相绕组无刷换向更为精准，确保电机正反转性能一致。特别注意：本品未经细致的动平衡矫正，电机在高转速区间可能会有振动，出货时尽量降低振动值，但无法提供具体的动平衡测试数据。

一、产品参数：
尺寸：直径78*厚31.3mm（不含出轴）
重量：约400g
轴径：8mm，转子前出轴17.5mm/定子后出轴22.5mm
定子：直径67*厚10mm
工作电压：12~48VDC
空载KV：91.6RPM/V
空载转速：3572@36V
额定电压：36VDC
额定电流：6.8A
额定转矩：0.8N·m
额定转速：2500RPM
转换效率：84%
空载电流：0.53A
引线长度：30cm
引线材质：18AWG硅胶线
霍尔相角：120度
相线说明：绿＝Ａ（Ｕ），黄＝Ｂ（Ｖ），蓝＝Ｃ（Ｗ）
霍尔线序：红=正，黑=负，绿＝Ａ（Ｕ），黄＝Ｂ（Ｖ），蓝＝Ｃ（Ｗ）
霍尔电压：DC5V

二、机械特性数据：

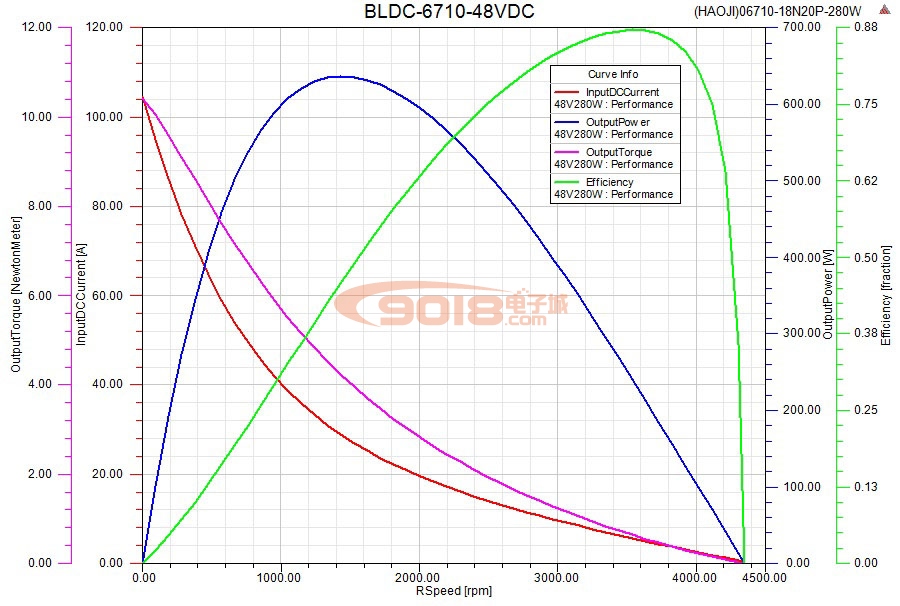

下图为该电机在48V直流电压下的机械特性图：
(根据经验，对电机线圈温升及自然散热情况进行评估，额定最大扭矩应不超过0.8NM，直流母线输入额定最大电流应不超过7A) 昊极6710/0.8Nm盘式永磁三相直流无刷电机/马达有感带霍尔全金属版
三、产品尺寸图：
