昊极8110/300W空心轴马达盘式扁平直流永磁三相无刷电机

商品货号：001988201

商品品牌：昊极

销售价：¥698.00 （不含配送费用）

配置：未选择

含霍尔选中

轴型：未选择

实心轴（转子前出轴）（轴长23mm）选中
空心轴（无突出轴）（孔径10mm）选中

您已选择：请选择配置、轴型

我要购买：个（限购 457 个)

搭配商品

昊极15A直流无刷电机驱动板有感有霍尔马达控制器 12-72V SPWM方波电子调速器

市场价：¥120.00

销售价：¥100.00

商品详情

配送费用

这是一款高效率、高功率密度的有感有霍尔永磁直流无刷电机，最大额定输出功率可达350W，转速2650RPM，扭矩1.27NM，系自主研发原创作品，切勿抄袭。外形直径91.8MM，扁平超薄型，厚度仅30.5MM，全金属外壳。本电机采用铝合金作为支撑骨架，具有重量轻，强度高，功率密度高等特点，该电机从结构上看是永磁三相电机，需加购适配的无刷电机驱动器方可使用，由于其极对数多，高转速状态下转换效率也将更高。同时这也是一款发电机，接受外力传动（如水力、风力、手摇、跑步机、斯特林发动机等）时可输出三相交流电，加接三相整流桥即可转换成直流使用，给电瓶等各种设备充电、供电。因本电机结构简单，拆卸和组装方便，安装固定方式灵活多变，空心轴设计，电机轴正反两个端面均可用于固定负载（或者一端加装旋转编码器），结构紧凑，是各类行业产品研发动力来源之选。

配图仅供参考，产品迭代更新优化升级，实物细节可能会所不同，请购前知晓。谢谢！

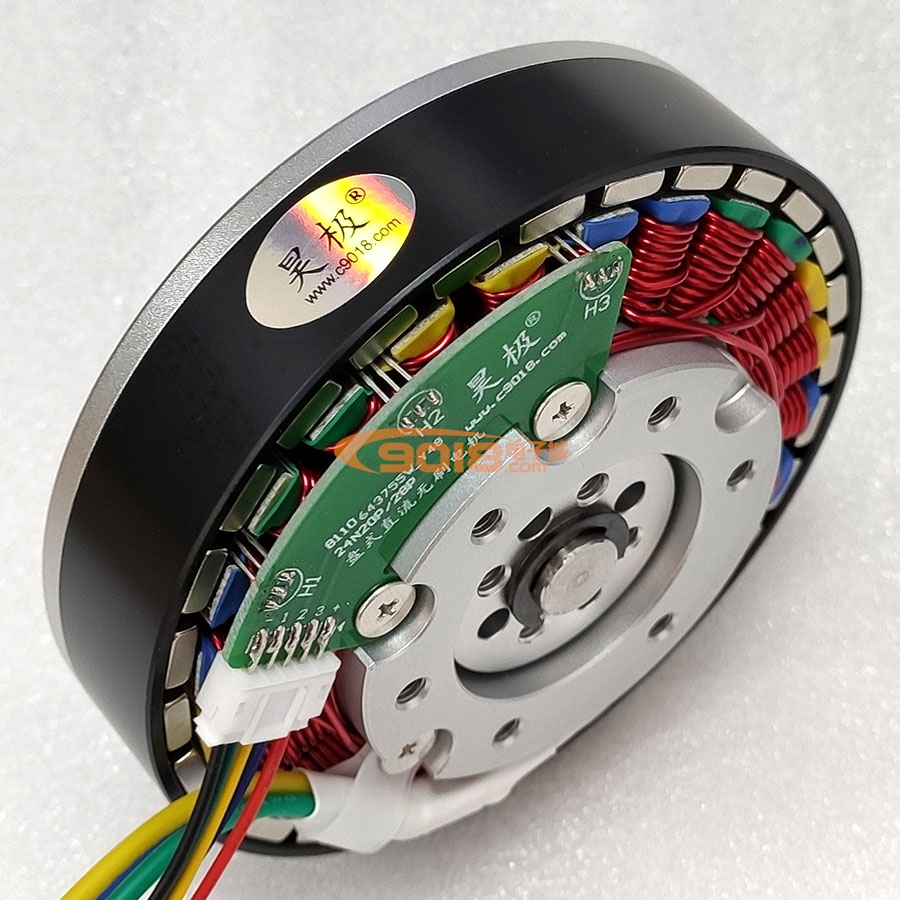

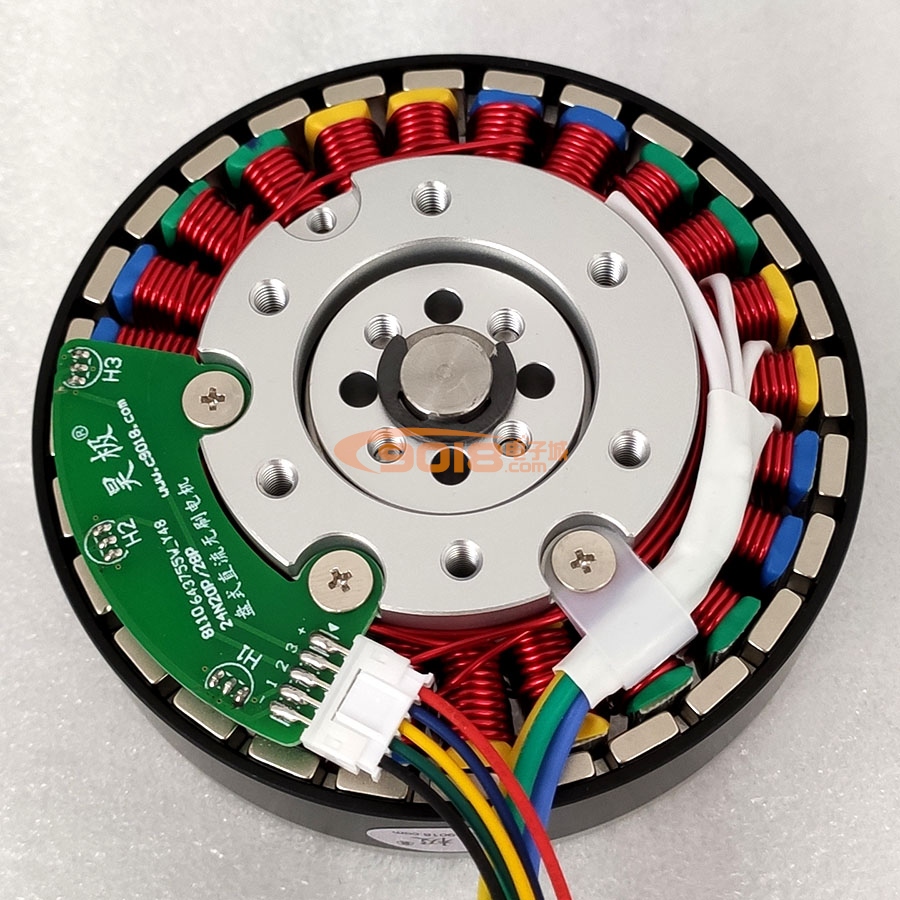

本电机结构简单可靠，轴端正反两个端面均带有8个M4丝孔（其中４个为通孔），方便固定负载和传递扭矩。因产品尺寸大，受限于外壳加工精度、轴承精度等原因，且未作精细的动平衡矫正，可能导致电机在运转过程中出现轻微振动，请尽量将定子固定于刚性较好的金属支架上，此类问题并非质量问题，本司不予受理此类售后申请。本电机槽极组合为24槽28极，其绕组利用率高，磁势聚合度高，电磁转矩大，可最大限度提高电机综合性能。定子铁芯冲片采用霍尔嵌入式设计，使霍尔元件能够准确地测量转子位置，令三相绕组无刷换向更为精准，确保电机正反转性能一致。

特别注意：由于本电机会在运转过程中发热（空载亦然），安装时，请务必将电机（定子）安装在金属支座上，比如铝合金，并确保有足够的面积以利于散热。非专业人员请勿擅自拆卸分离定子转子，以免影响电机的运行效果。

此产品未经过长时间连续运行测试验证，定子绕组也未作浸漆等常规工艺处理，故我司不对用户的具体应用负责，懂行的客户可根据电机尺寸建立有限元模型进行物理载荷分析，以确保电机是否适合自己的需求，产品本身不提供免费售后质保，请根据自身工况酌情选用，留出足够的功率余量，避免电机发生故障损坏，由我司工程师对用户提供售后免费咨询及产品相关技术支持。电机配套的驱动器可直接调速（电位器0~5V模拟电压或PWM调速），仅供测试使用，不能保证长期稳定无故障运行，高功率负载工作时，请注意加强驱动器散热，或者自行配备功率更大、功能更为完备的工业级驱动器（要求额定电流15A以上）。电机带载工作时，其绕组线圈（铜损）、铁芯（铁损）、轴承（磨擦）均会发热，三个热源聚合后构成定子温升，安装时，请将定子基座紧密贴合于导热性能良好的金属支架上，必要时可在贴合面上涂上导热硅脂，以充分利用金属支架将热量导出，降低温升。本电机壳体为开放式结构，具备良好的自然散热条件，若条件允许，可加装散热风扇辅助散热，电机扭矩和功率还可以再度提升。综上所述，本站已如实告知用户使用此产品可能存在的风险与使用相关知识，一旦售出非质量原因概不予退换货，不提供免费售后质保，购前务必知悉。

一、产品规格：
型号：昊极8110
尺寸：直径91.8*厚30.5mm
重量：约0.6kg
转轴：空心轴孔径10mm/转子前出轴长20.1MM/定子后出轴长19.8MM
定子：直径81*厚10.5mm
槽极结构：24槽28极
引线长度：25~30cm
霍尔相角：120度
相线说明：绿＝Ａ（Ｕ），黄＝Ｂ（Ｖ），蓝＝Ｃ（Ｗ）
霍尔线序：红=正，黑=负，绿＝Ａ（Ｕ），黄＝Ｂ（Ｖ），蓝＝Ｃ（Ｗ）
霍尔电压：DC5V

二、电气参数：
工作电压：DC12～36V
转速常数：83.3RPM/V
空载转速：3210RPM@DC36V
空载电流：3210 RPM@1.22A
额定功率：350W
额定电压：36V
额定电流：11.2A
额定转速：2650RPM
额定转矩：1.27N·m
上述参数仅供参考，与实测数据可能存在一定的误差，不同批次产品也存在一定的离散性，请购前知晓！

三、电机特性图：

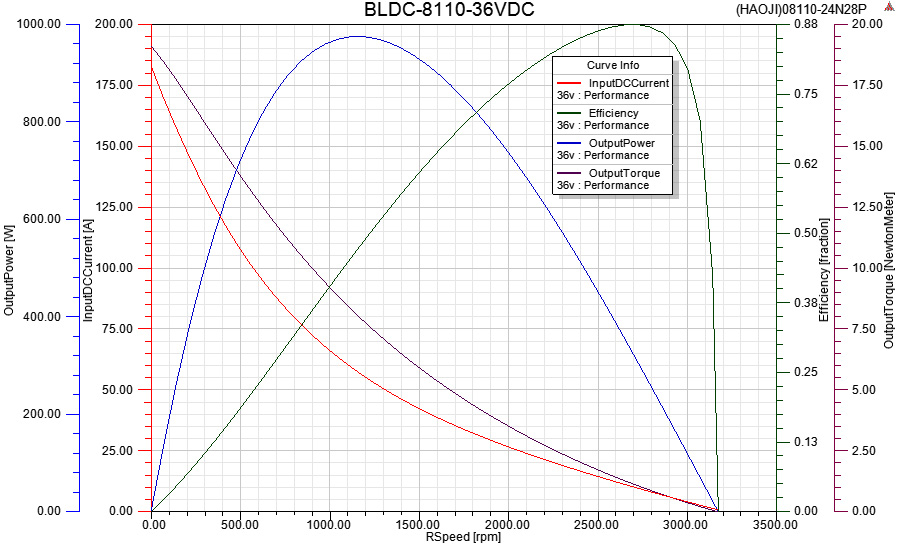

下列为直流电压36V时的机械输出特性图：

上述电气参数系经特定条件下实测获得后导入RMxprt模型进行仿真计算得出的结果，未将驱动器损耗、轴承阻尼及磨擦、风阻等因素考虑在内，与实际测试值可能会有所偏差，仅供参考。无刷电机的工作电压范围较广，电压不同，其额定输出功率及效率也是不同的。经计算，电压和转速越高，其功率和效率也相对较高，这也是本电机以较小的尺寸输出大功率的原因。特别注意的是，虽然电机的“输出功率"=“转速*转矩”，但不能简单机械地换算为“同等功率"下，转速越低，扭矩越大，经常有用户要求尽可能地把电机的转速做低，这样扭矩不就上去了吗？把电机的转速常数（KV）做低，相同电流密度的情况下扭矩确实有所增加，但效率下降，温升增加。电机的扭矩与其物理尺寸有关，增加电机的物理尺寸才能装进更多的铜线和更大的永磁体，而不是靠强行增加电流密度来过载使用，否则绕组很快就因过热而烧毁。同样厚度同等功率的情况下，大直径电机比小直径电机扭矩更大转速更低，功率不是电机选型的主要参数，而应根据所驱动的负载转速、转矩来选择相匹配的电机，以避免电机选型错误导致电机过载烧毁或者功率余量过大出现浪费。

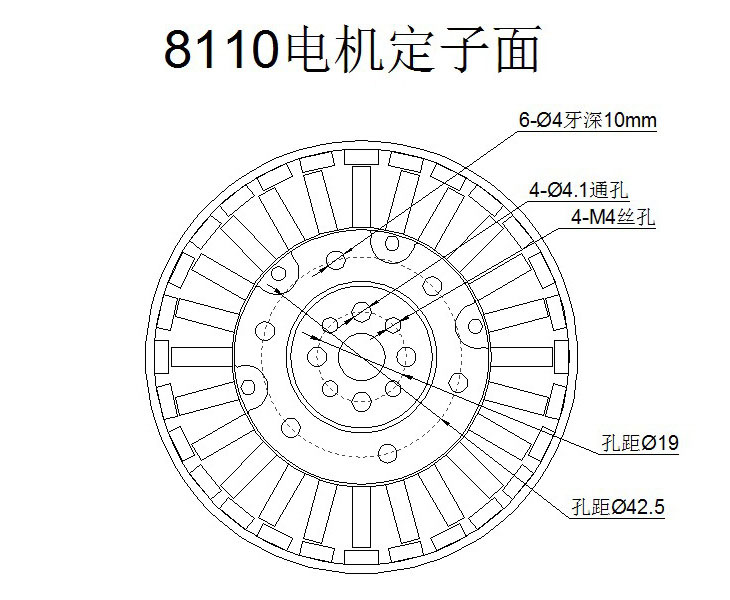

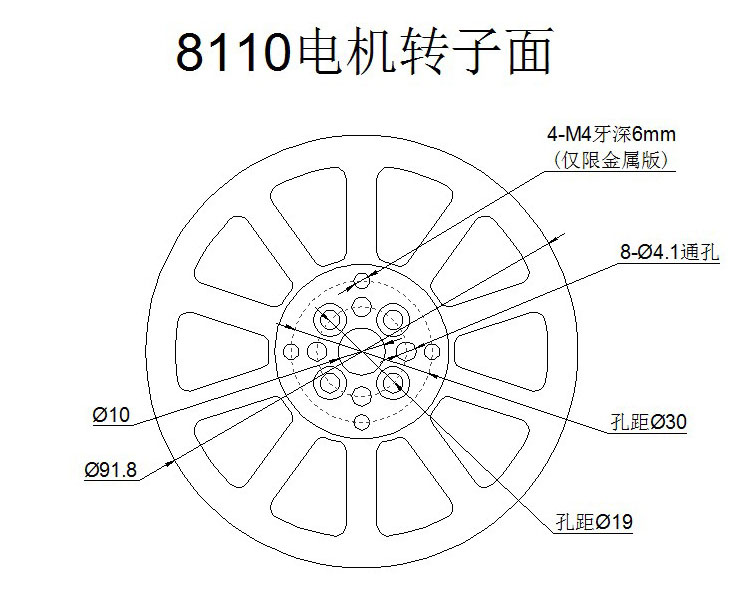

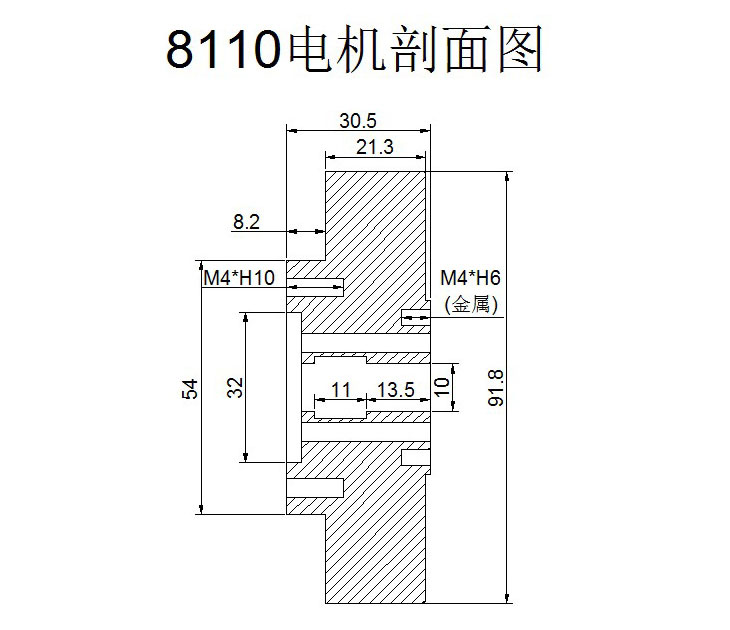

四、机械安装图：

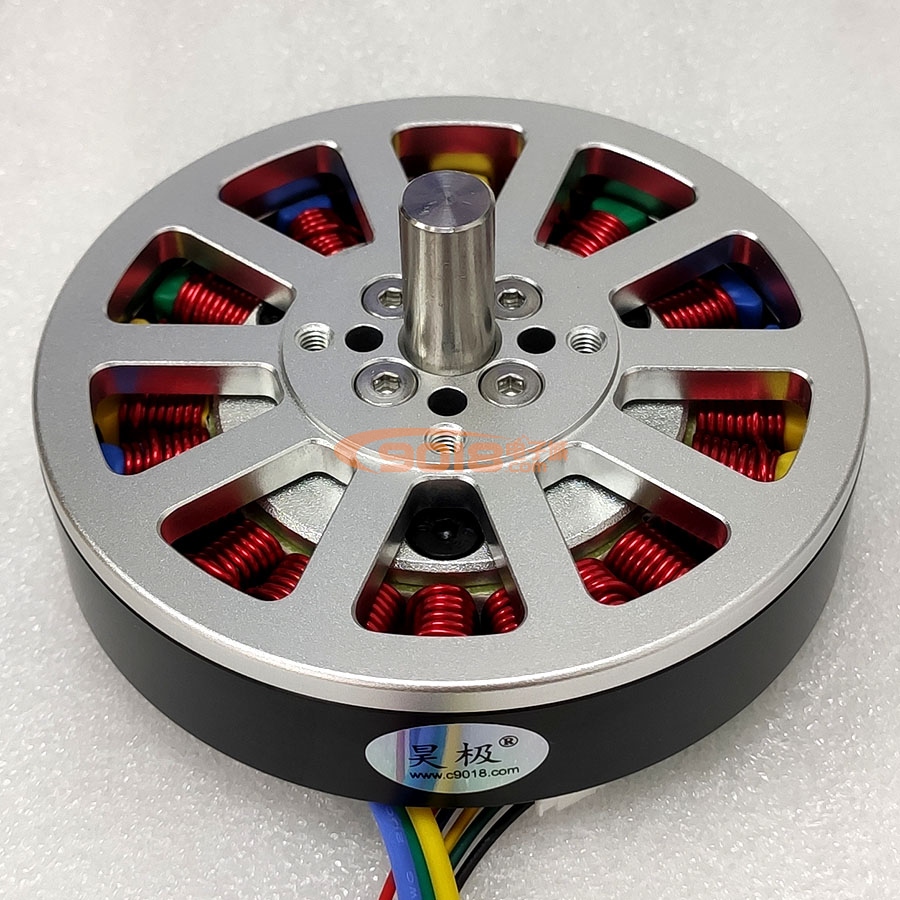

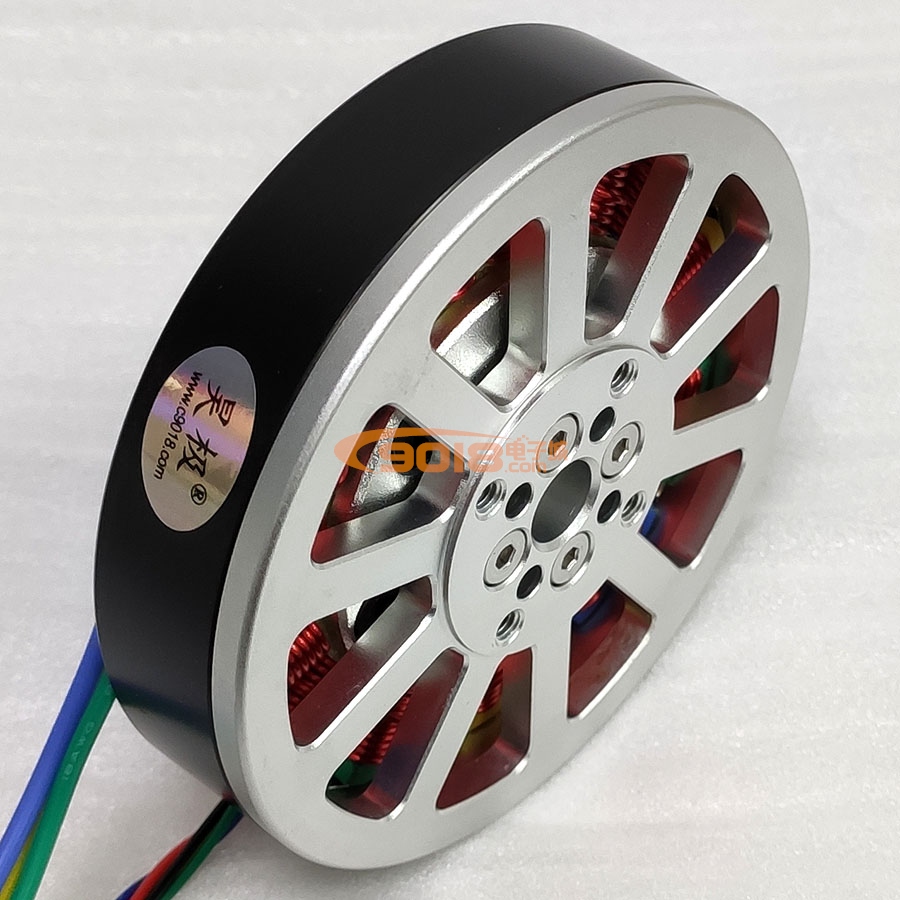

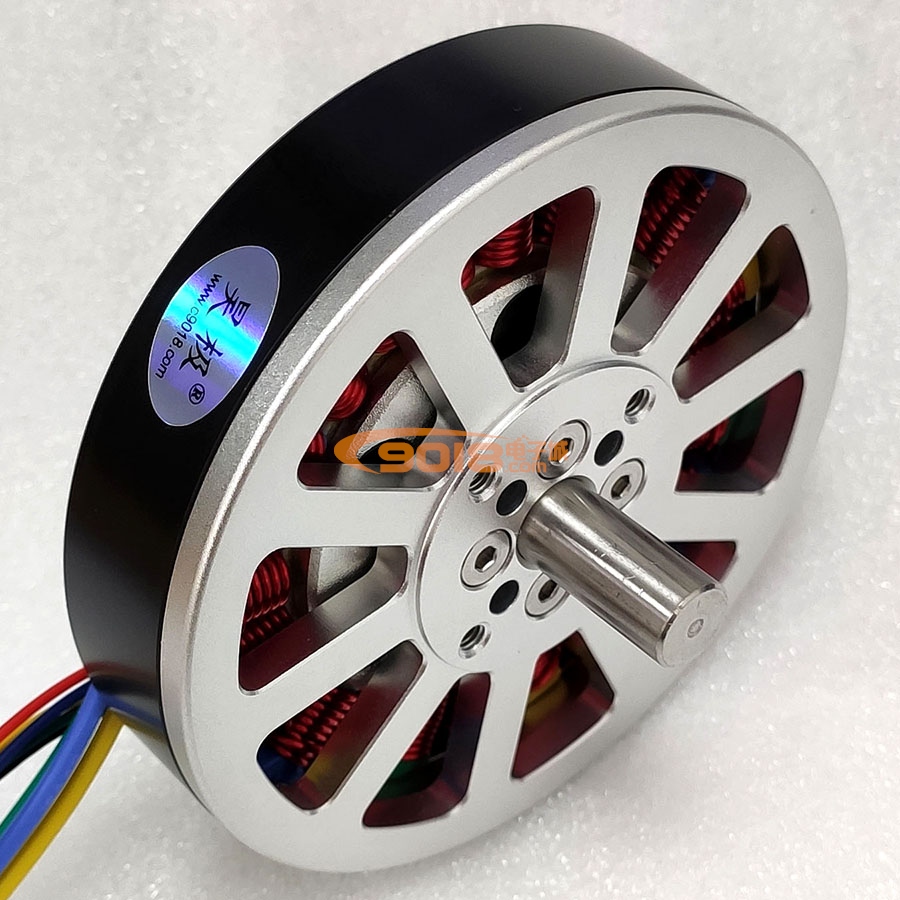

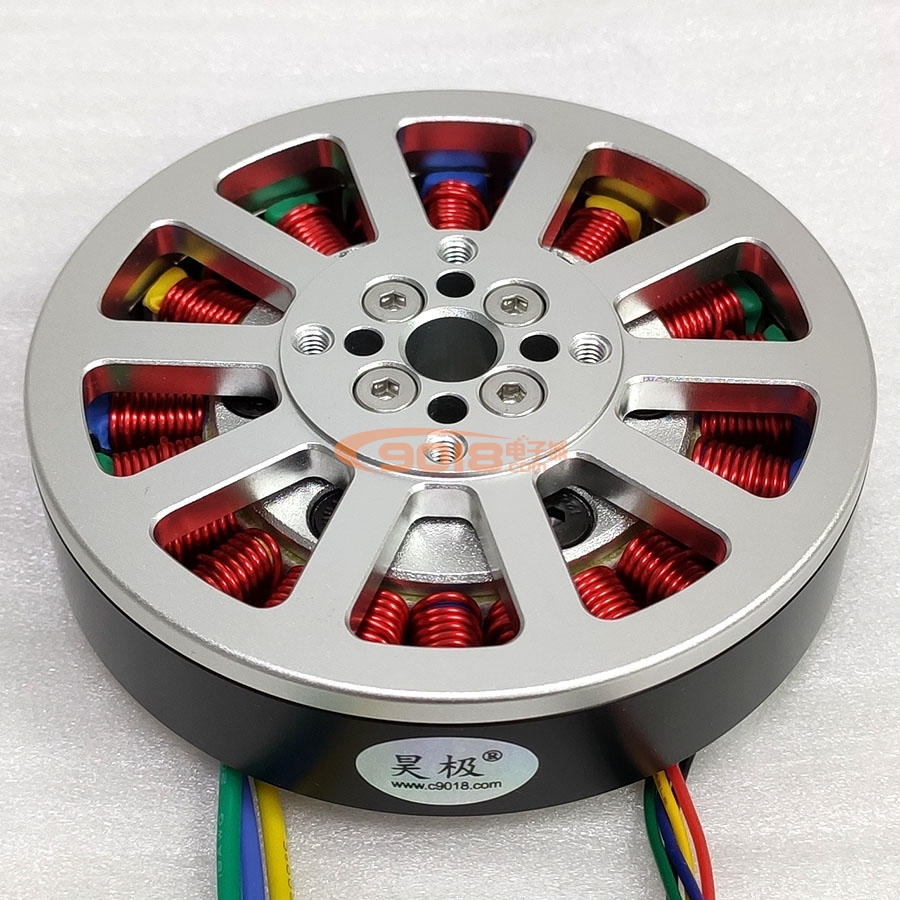

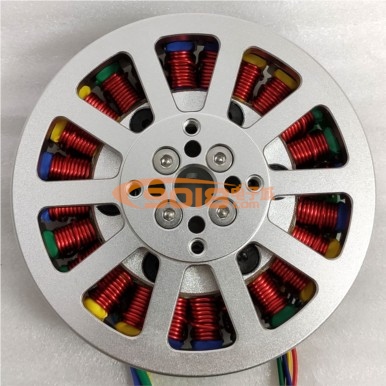

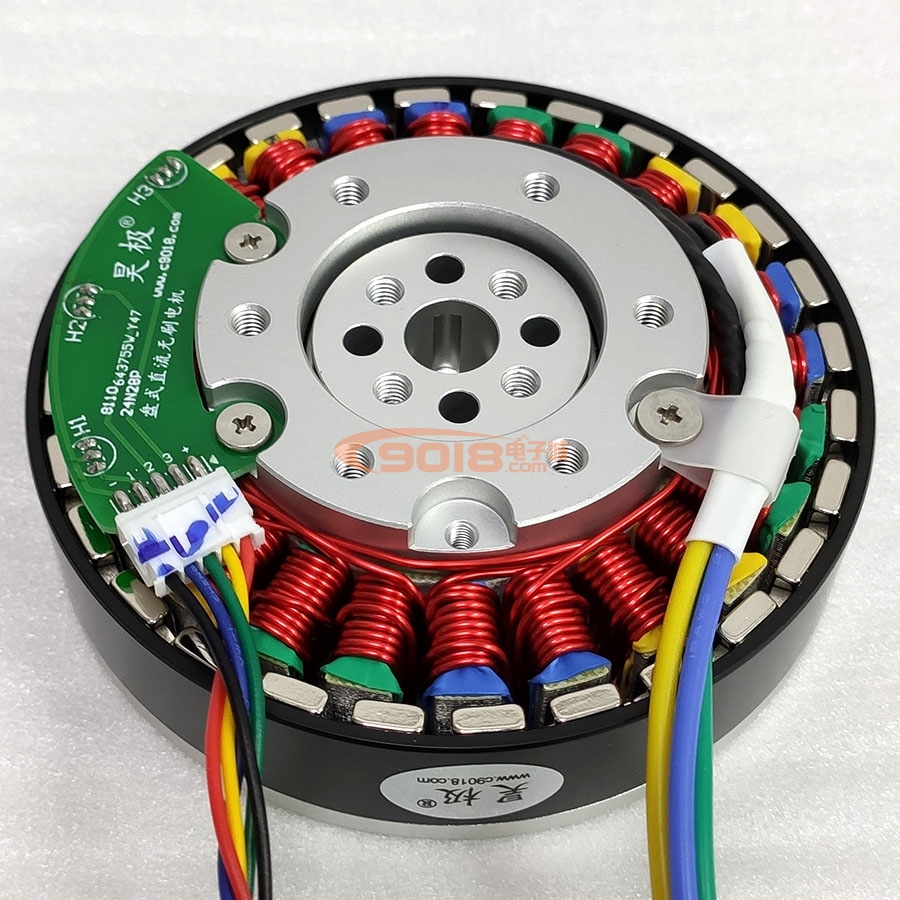

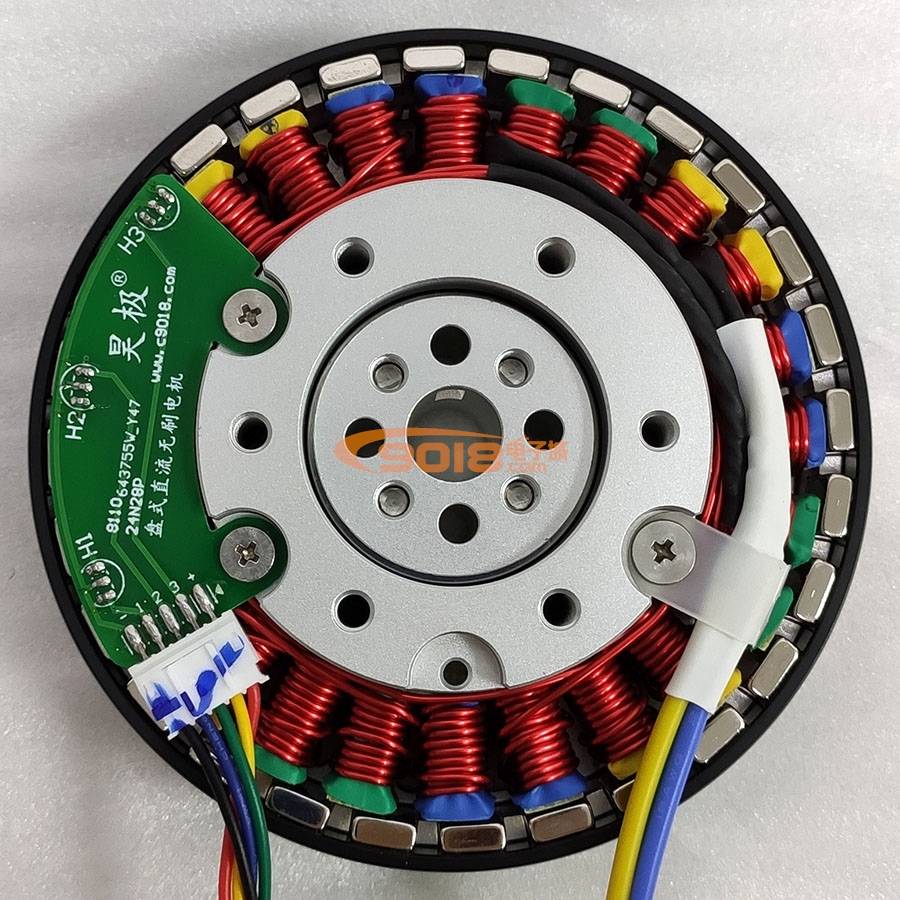

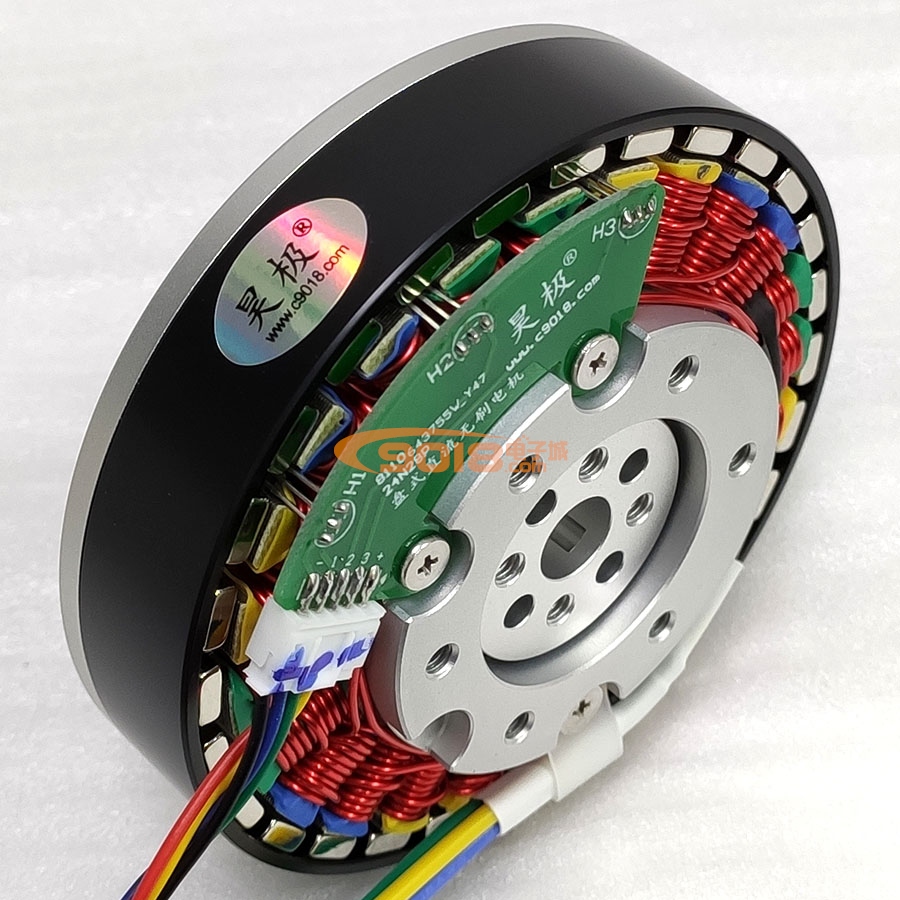

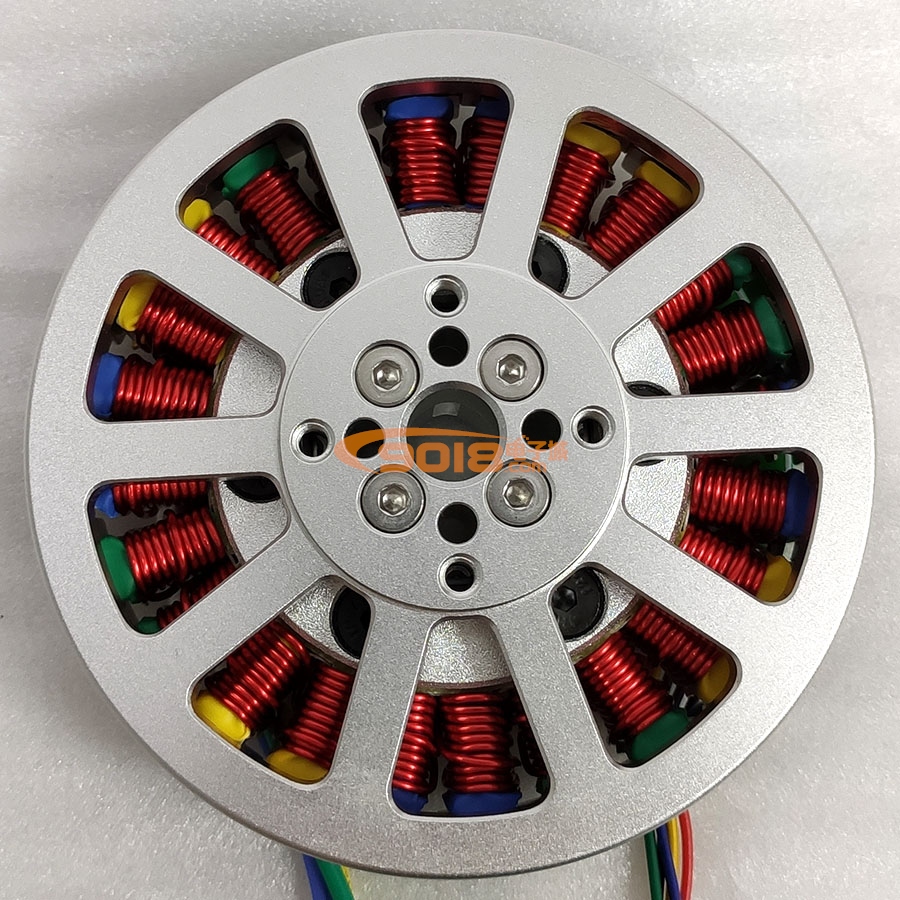

五、产品图片：
