STA540+NE5532 2.1三声道低音炮功放板散件/套件低音炮音箱用

商品货号：001246501

商品品牌：其它品牌

销售价：¥55.00 （不含配送费用）

配置：未选择

不带散热器选中

您已选择：请选择配置

我要购买：套（限购 487 套)

商品详情

配送费用

输出声道：

2.1声道（双声道+低音炮）

功率范围：

31-60W

温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

商品介绍：

本套件采用一颗原装进口意法半导体（ST）公司的STA540组成三声道2.1功放电路，前级及低音处理使用了德州仪器TI品牌 NE5532双运放电路，外围元件少，具有灵活使用，可多种电压供电的特点。单电源直流10V~18 V，交流9V~14V范围内均可输入（输入电压越高，输出功率越大）。两个电位器分别为低音和总音量调节（本电路非传统使用RC通过电位器来调节高低音频率，电路上做了中高音处理，低音电路使用低通滤波器，不需要另外增加高音电位器）。

左右卫星可以接2~4~6~8欧姆喇叭，超低音可以接4~8欧姆喇叭，实测左右卫星声道最大输出功率可达到13WX2,超低音声道最大输出功率可达到38WX1。本品与店内TDA7377 /7379功放板同用一片PCB，应用上的区别在于输入电压的范围不同。

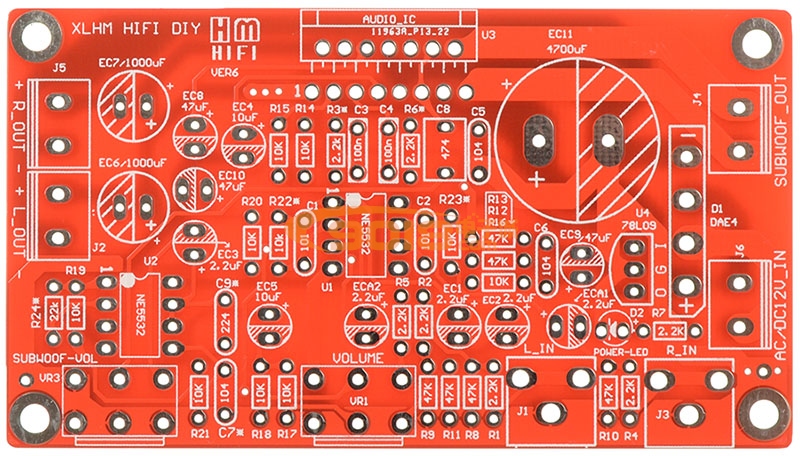

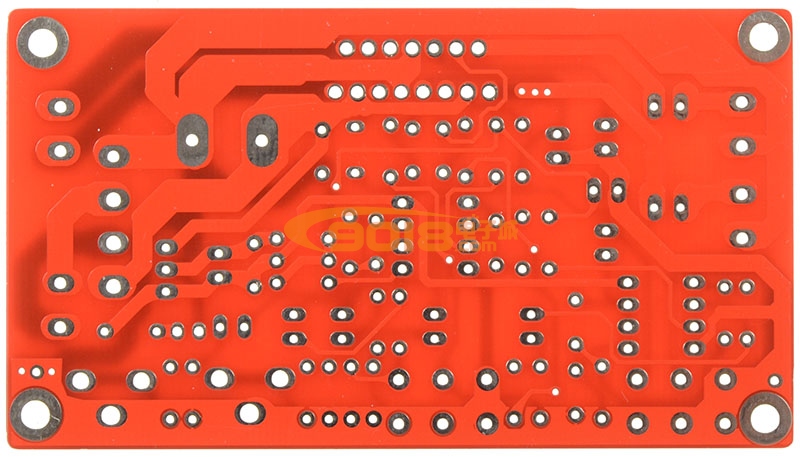

套件PCB使用优质双面玻纤板，高级红油阻焊层，布局合理，美观大方。外围元件少，无噪音。

本套件价格不包括散热片在内，需安装散热片方可使用，请各位朋友知悉

因每批到货批次不同，板上元器件会有外观上的稍许差别，图片不再另行更换，以实物为主，我们保证使用相同或更好的品质！

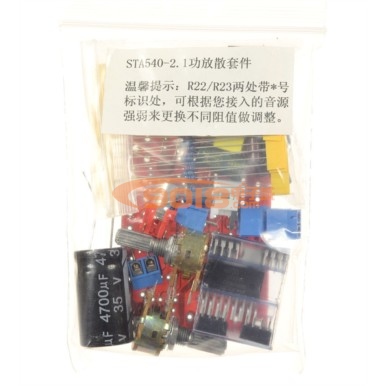

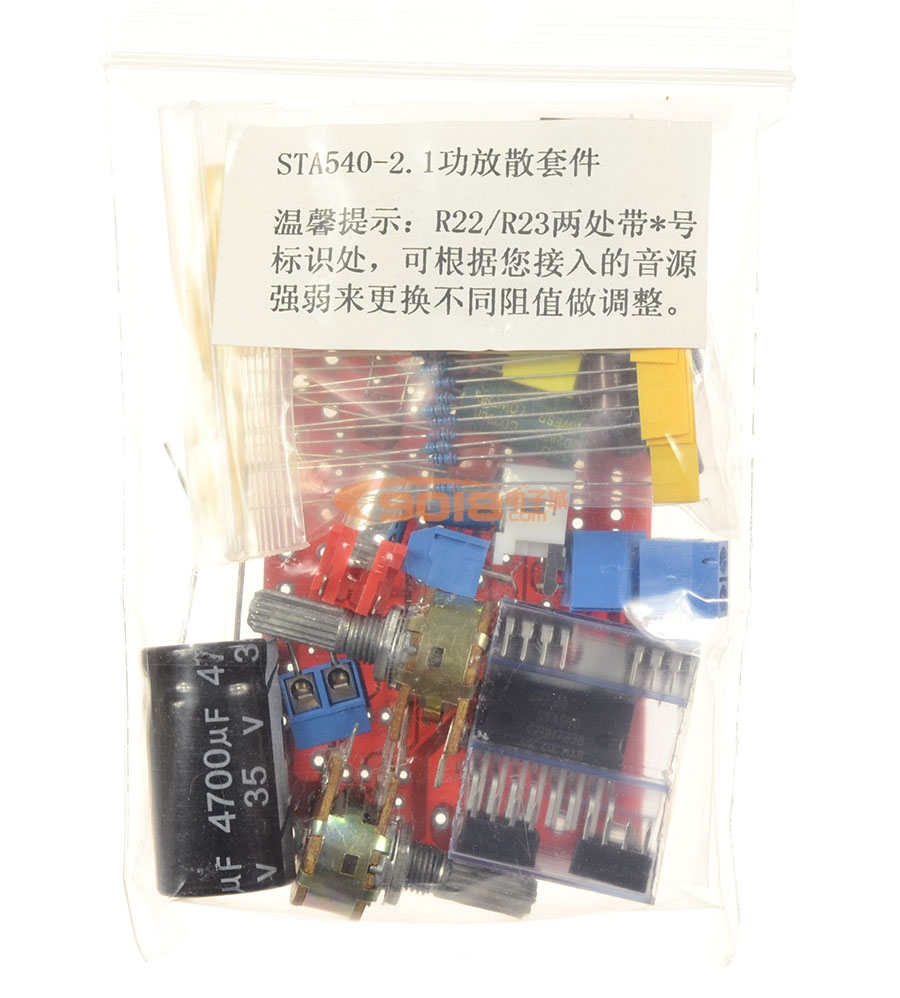

发货是一片空板及板上所有配用的元器件，需要您自己懂电子技术，且有一定的动手能力才能完成安装哦！焊接也很简单，PCB板上已经有元器件标识，只要按标识插入焊接即可。

本品为散件，能否完成焊接、正常工作与您的动手能力有直接关系，散件装好恕不提供售后！

焊接中的板子，将元器件插入板上对应的位置，再在PCB板反面将脚位焊牢

PCB规格：长90MM 宽50MM

接线示意图如下：

2.1 STA540 三声道低音炮功放板（散件）5532前级低音炮音箱用

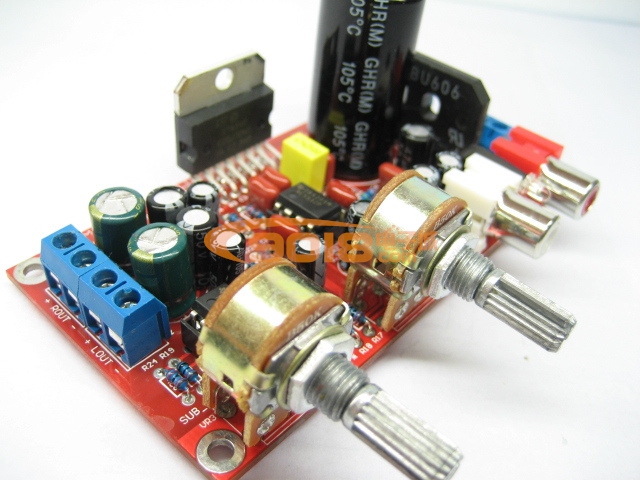

焊接好的板子：

2.1 STA540 三声道低音炮功放板（散件）5532前级低音炮音箱用

重要申明：DIY套件在焊接、制作中，需要您具备一定的电子技术及动手能力方可顺利安装及使用，我们保证套件的元件都是全新原装的，散套件均可提供安装教程（购买产品后请与客服联系索取）。因功放套件方案是为音响厂所开发，与其有协议，电路图不可外发，所以请各位客户谅解！没有剪脚焊接前有质量问题可以退换，人为或者焊接后元件损坏以及制作不成功的，我们不提供任何退换服务。
