TDA2030A+NE5532 2.1三声道低音炮功放板散件/DIY电子制作套件
商品货号：001244701
商品品牌：其它品牌
销 售 价：¥55.00 （不含配送费用）
- 不带散热器
-
功放用100W环型电源变压器（环牛）双12V/18V/24V销售价：¥65.00
| 输出声道： | 2.1声道（双声道+低音炮） | 功率范围： | 31-60W |
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
商品介绍：
本套件采用四颗原装进口意法半导体TDA2030A，其中两颗负责左右卫星声道的中高音音频放大，功率最大2*18W，另外两颗组成BTL低频放大，功率最大36W。低音部份的处理采用原装TI进口双运放电路NE5532，其他元件均采用优质品牌器件，保证的声音的还原。为方便用户连接音源设备，本套件采用了RCA插座。两个电位器分别控制总音量与重低音音量，（本电路非传统使用RC通过电位器来调节高低音频率，电路上做了中高音处理，低音电路使用低通滤波器，不需要另外增加高音电位器）本套件同时可兼容使用TDA2050、LM1875。
电源参数：交流双12V 功率30W以上（IC的发热量与输入电源功率成正比） (注：不可以使用单电源连接使用，比如笔记本电脑电源就是单电源）。
输出阻抗：左右卫星喇叭4欧姆至8欧姆 低音喇叭8欧姆（切记）
为了保证产品的音质，也同时保证我们听到产品发出的声音是相同的，请您按照上述参数来输入，并按照我们给出的接线图连接，连接双电源变压器输入时，请千万注意三条线的正确接入，否则通电就烧坏IC，谢谢合作！如您使用了不适用的电源及喇叭而影响到功放正常工作，请您仔细检查相关输入及输出是否合理！

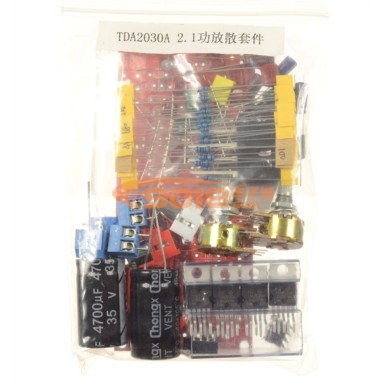

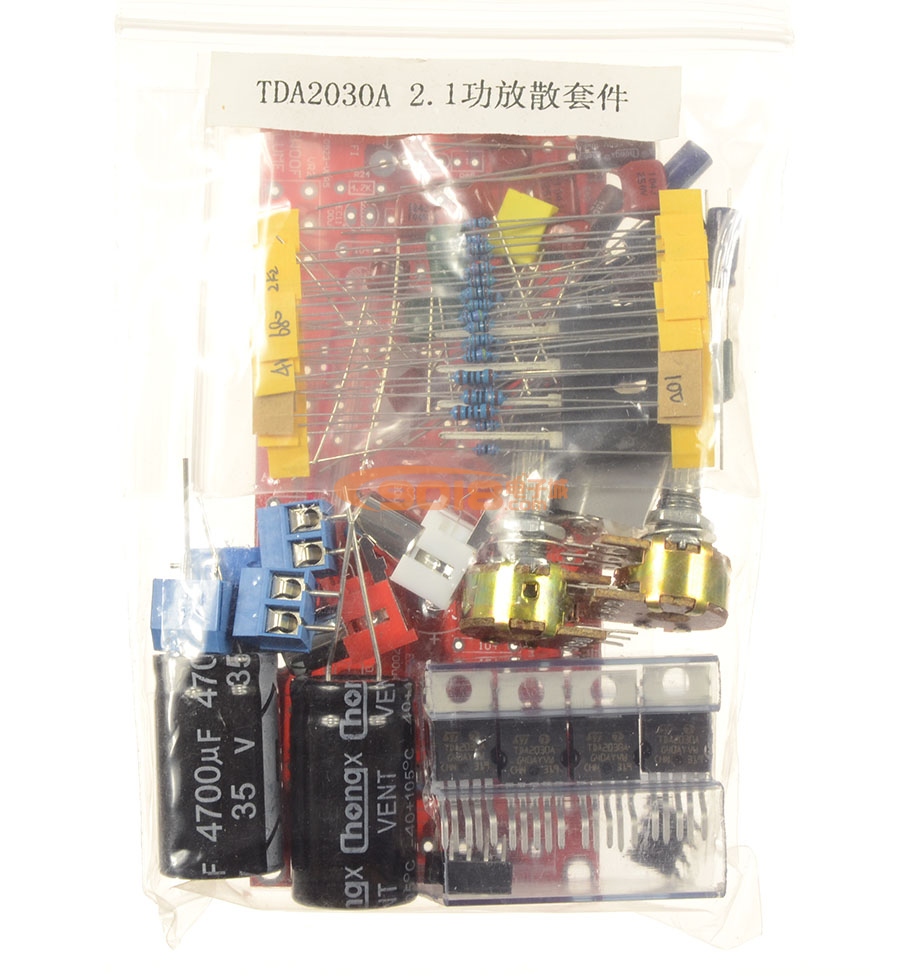

35元为散件价格（不包括散热器。因四个TDA2030A的发热量大，请配用体积足够大的散热装置），发货是一片空板及板上所有配用的元器件，需要您自己懂电子技术，且有一定的动手能力才能完成安装哦！焊接也很简单，PCB板上已经有元器件标识，只要按标识插入焊接即可。
本品为散件，能否完成焊接、正常工作与您的动手能力有直接关系，散件装好恕不提供售后，请各位了解，如您需要安装教程，请与旺旺客服联系，谢谢合作！

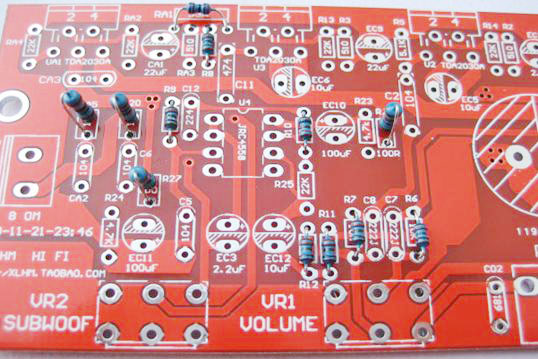

焊接中的板子：对应板上的标识插入（新版为5532运放）
本套件需安装散热片才能通电工作，安装散热片时请同时装好绝缘片、
矽胶片，涂上导热硅脂，各位朋友焊接好试机时切记！否则容易因操作
不当烧坏功放IC！
安装散热片的绝缘料的次序（本品不含图片上的散热片，需另配）
交流双12V电源变压器的三条线的输入（本品不含图片上的电源变压器）
焊接完成的板子
因每批到货不同，板上配件批次及外观上会稍有不同，但我们保证使用相同或品质更好的元件哦！

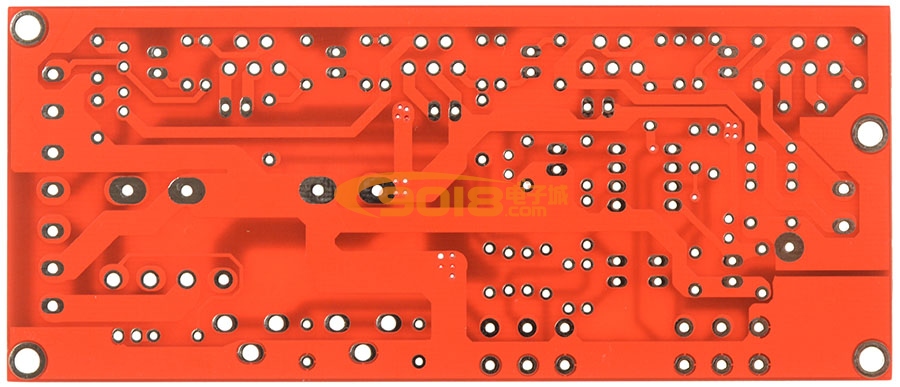

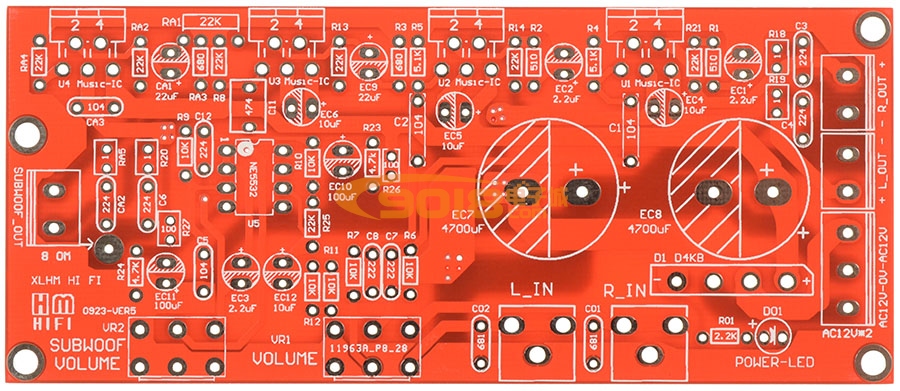

空PCB板：
-
