一、 电路说明
本电路为数字电路基础实验套件，通过本套件理解分立元件构成的与门、或门及非门的模拟电路构成和工作原理；通过电路原理的分析，让学生自己得到电路输入与输出的物理意义和数字表示的实际情况；通过模拟电路的分析，培养学生电路分析，研究数字电路原理能力。

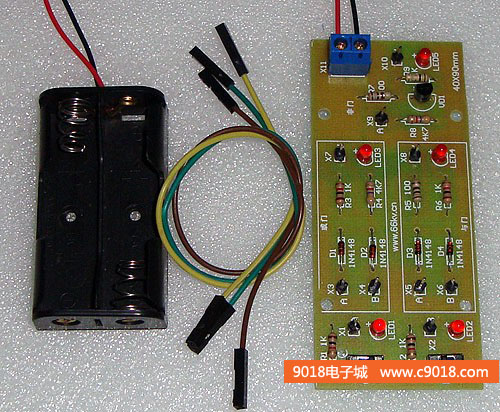

本套件采用二极管、三极管、电阻等分立元件组成与门、或门及非门，采用拨动开关产生一个高电平或低电平，采用发光二极管来指示门电路输入、输出电平，电路简洁直观。

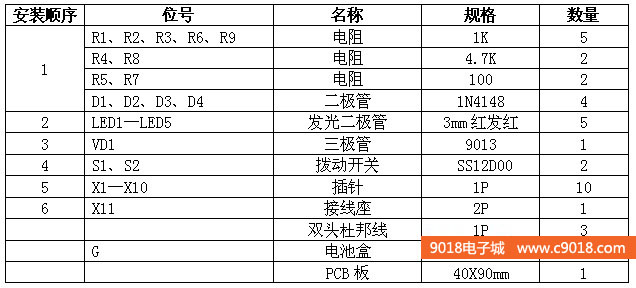

二、元件清单

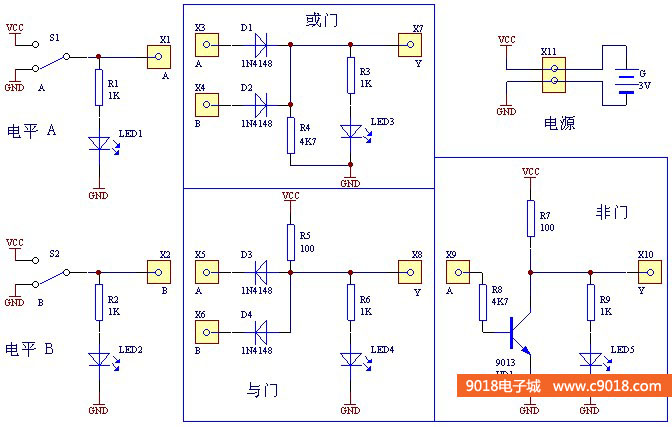

三、电路原理图

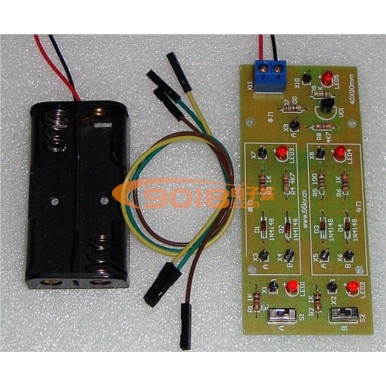

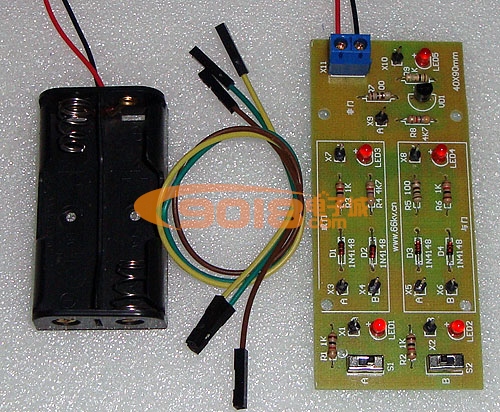

四、焊接好的成品图
五、电路连接方案（用套件中提供的杜邦线，把下图蓝色导线所对应的两点连接起来）

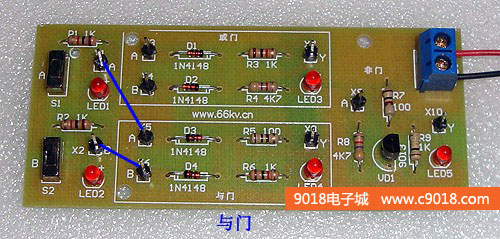

1、与门

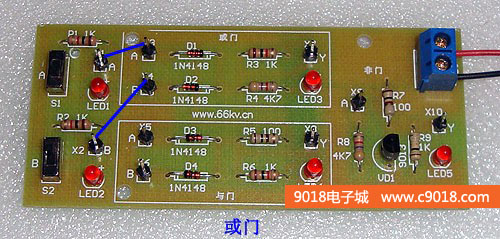

2、或门

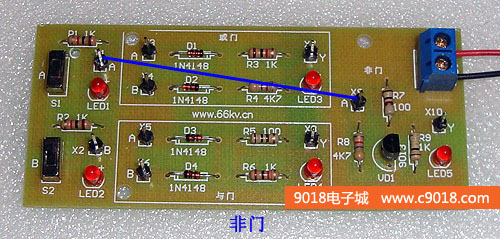

3、非门

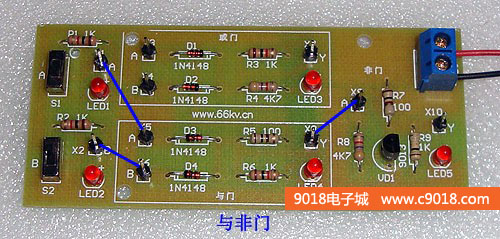

4、与非门
5、或非门
