花样多彩色LED心形闪光灯电路电子制作套件/散件
商品货号：001669801
商品品牌：三彩
销 售 价：¥14.50 （不含配送费用）
类型：
- 印刷板+散件
- 成品板
您已选择：
我要购买： 套（限购 921 套)
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
一、电路说明
本套件含有20只高亮LED，分成4组，每组一种颜色，在电路板上排成心形图案；这4组LED分别由Q1、Q2、Q3、Q4驱动，通过闪灯芯片TC4008的控制，按照8种不同的方式闪烁。电路通电后即可工作，8种闪烁方式依次循环， LED的颜色分组请参阅元件清单（LED也可采用同种颜色）。电路采用4.5V供电，配有三节5号电池盒。
焊接组装好的花样心形闪灯最适合在夜间相对较黑的环境中使用，距离2米以外观看效果更加生动、有趣。

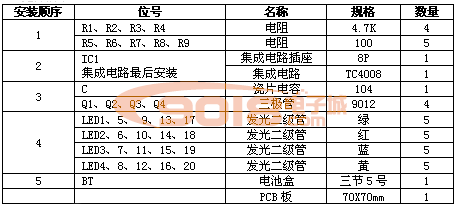

二、元件清单

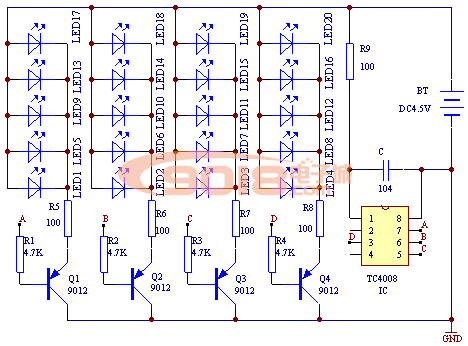

三、电路原理图

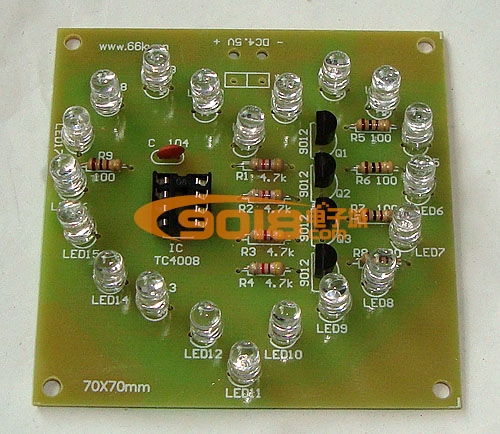

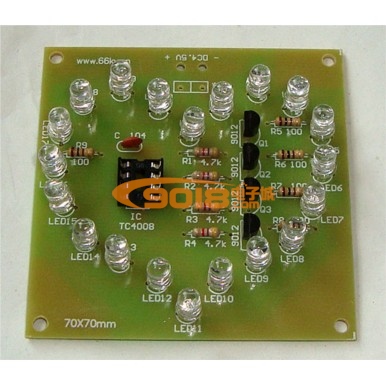

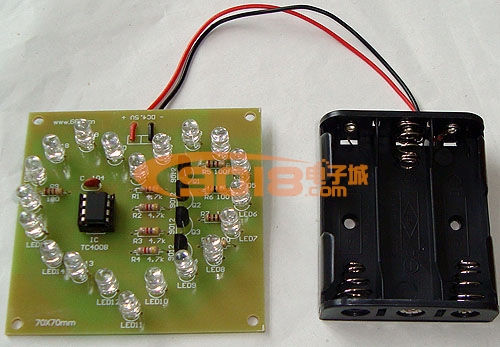

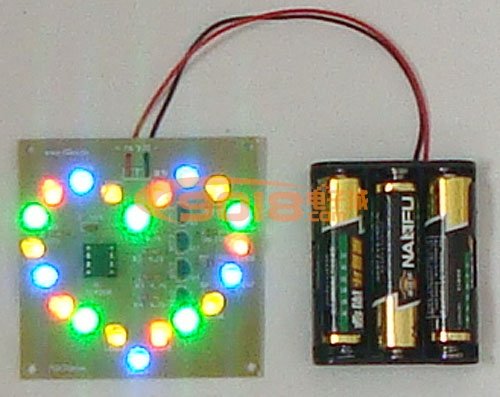

四、焊接好的成品图
