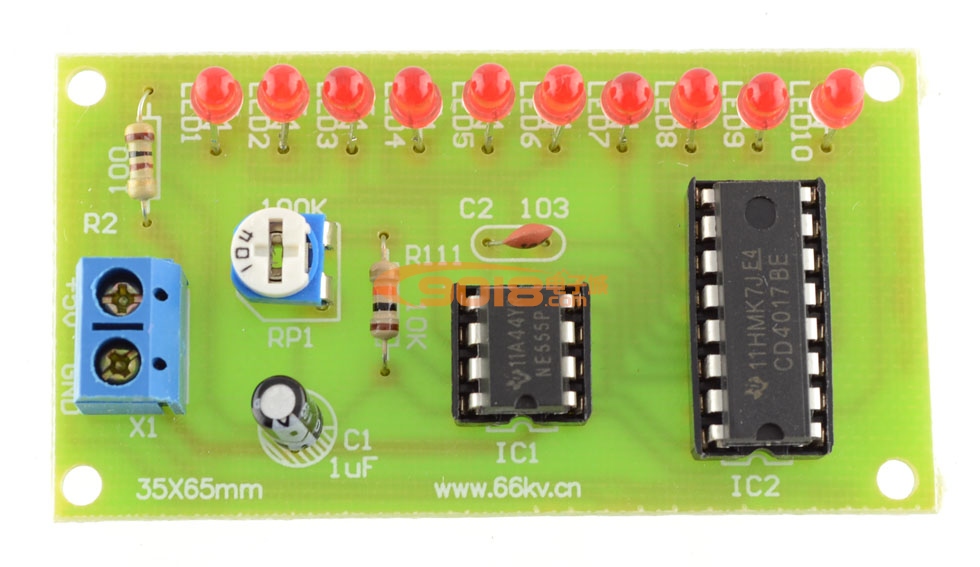

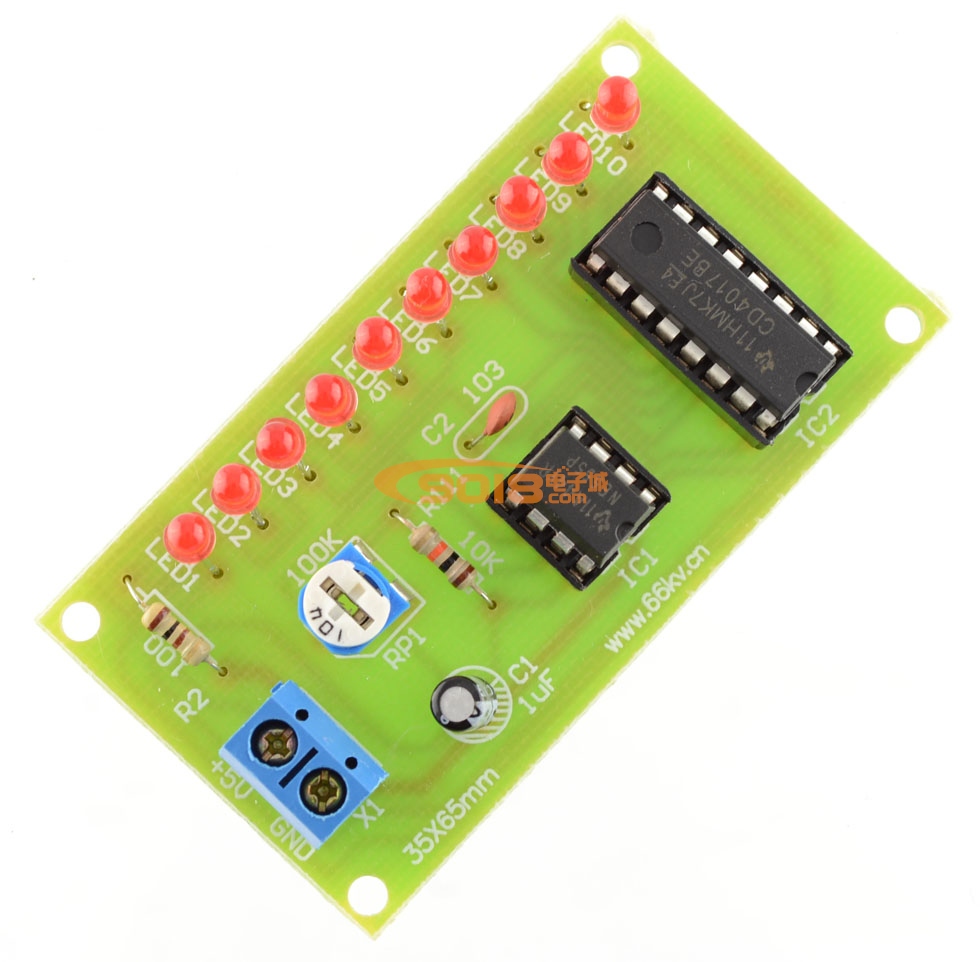

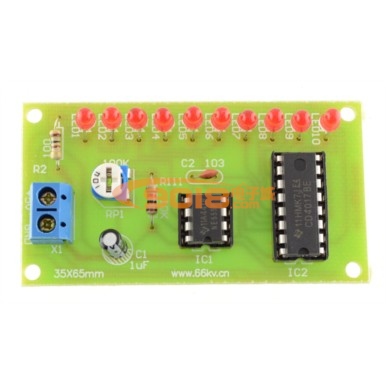

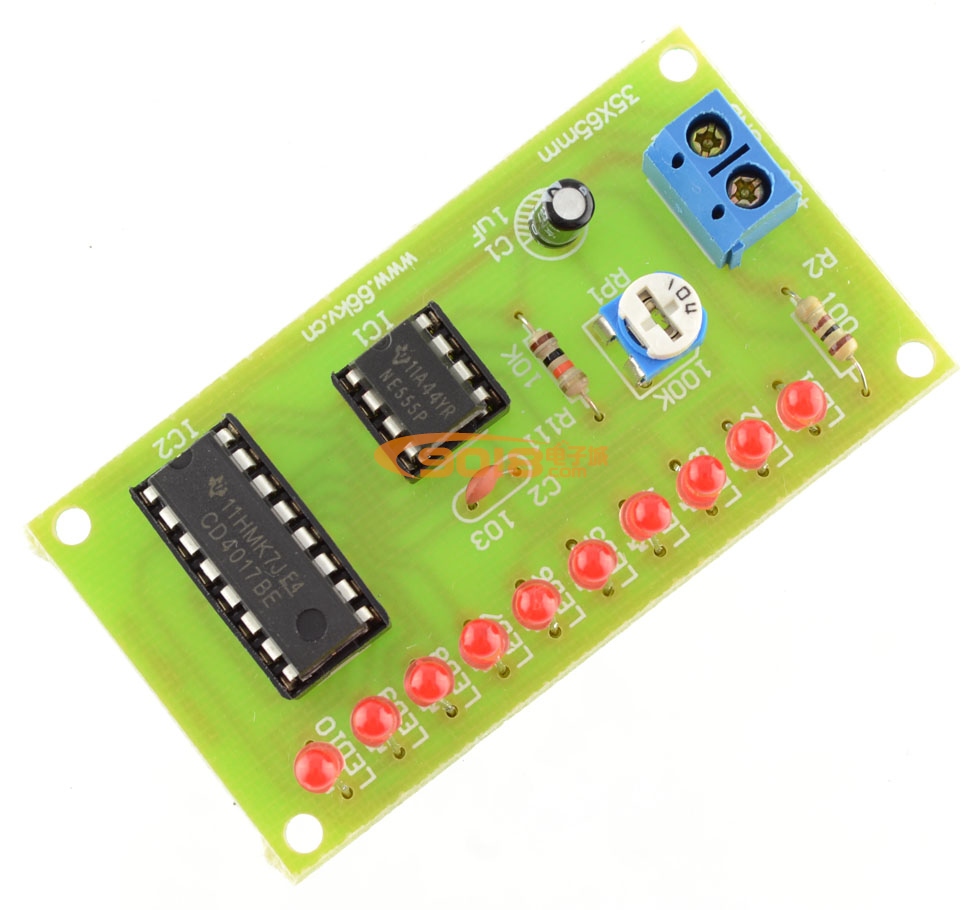

CD4017数字LED流水灯电路电子制作套件/散件含电池盒(NE555数字电路应用)
商品货号：001008001
商品品牌：三彩
销 售 价：¥8.50 （不含配送费用）
类型：
- 印刷板+散件
- 成品板
您已选择：
我要购买： 套（限购 1000 套)
搭配商品
-
3节7号电池盒 带开关 引出线 电池盖销售价：¥3.60
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
电路说明
本套件由NE555组成的多谐振荡器和CD4017十进制计数器／脉冲分配器组成。
改变RP1大小可改变振荡周期，即灯组流动速度。当第一个脉冲到来时，Q0输出高电平，LED1点亮，第二个脉冲到来时，Q1输出高电平，LED2点亮...直到Q9输出高电平，LED10亮。完成一个循环输出，接着进行下一轮输出，由LED1亮，LED2亮...。
以下内容为：4017流水灯套件焊接过程

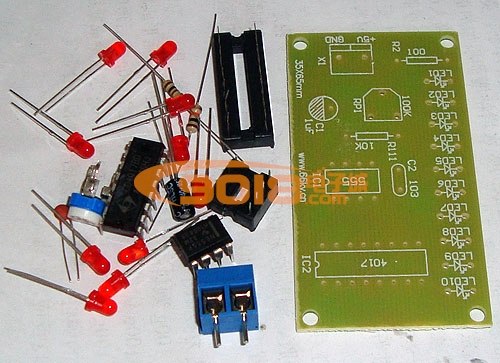

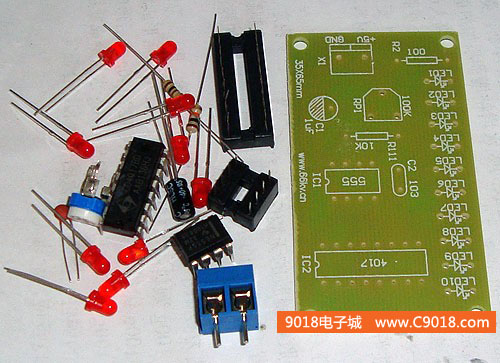

1、对着元件清单看看元件名称数量有无差错，最好对每个元件进行测量，确认无误后方可焊接
2、首先焊接电阻这样的小元件
3、焊接电解电容和瓷片电容，电解电容要注意极性不能装反，电路板上电容符号的阴影部分是负极
4、焊接接线座和可调电阻，100K可调电阻是用来调整灯组流动速度的
5、焊接发光二级管
6、最后焊接两个集成电路插座，装上555和4017，4017流水灯套件就做好了
